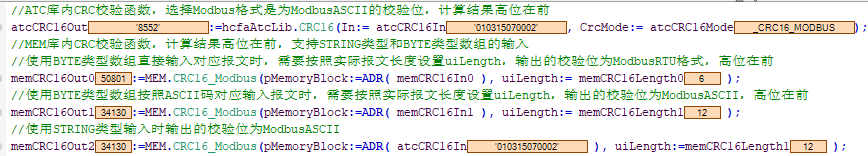

CAA Memory庫中CRC16_Modbus函數支持STRING類型和BYTE類型輸入。

使用Byte類型的數組進行輸入時有兩種情況

（1）使用Byte類型數組直接輸入ModbusRTU格式報文時，根據實際的報文長度設置uiLength引腳可以正確輸出ModbusRTU校驗位，高位在前。

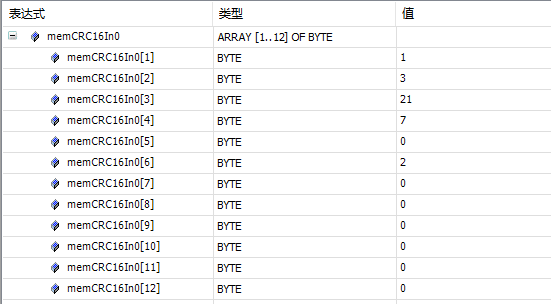

此處輸入報文為010315070002，占用長度6個BYTE，故需要設置uiLength引腳為6，如設置長度超過報文實際長度時，0不會(huì )被舍棄會(huì )按照設置長度進行計算；

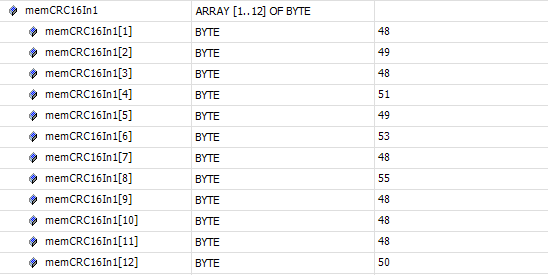

（2）使用Byte類型數組通過ASCII碼表將報文轉換為Modbus ASCII格式報文時，根據實際的報文長度設置uiLength引腳可以輸出Modbus ASCII校驗位，高位在前；

此時對應ModbusRTU報文010315070002，對應Modbus ASCII報文占12個BYTE，故需要設置uiLength為12，如設置長度超過報文實際長度時，0不會(huì )被舍棄會(huì )按照設置長度進行計算。

使用STRING類型輸入時固定為Modbus ASCII 格式校驗位

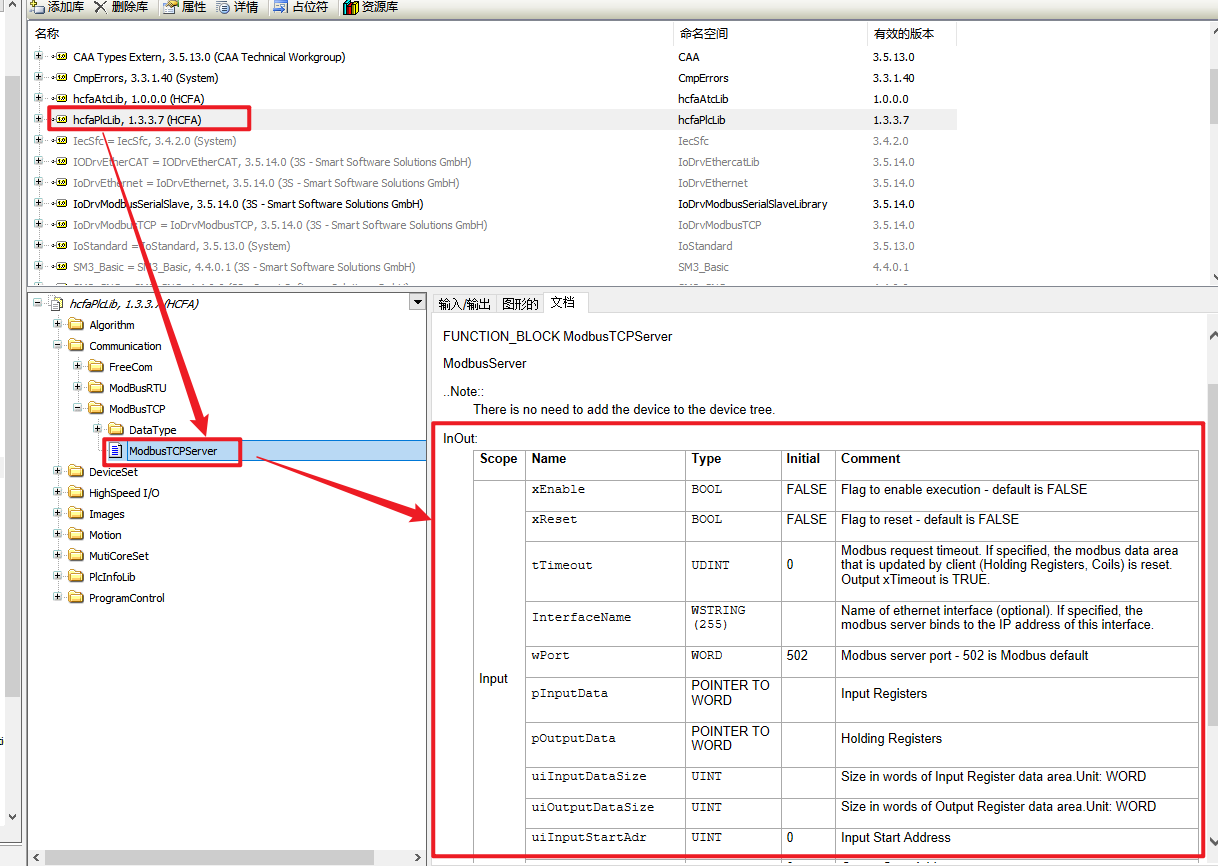

①可以使用我們官方hcfaPlcLib庫中的ModbusTCPServer指令進行開啟和關閉，具體使用可參考對應文檔《modbusTCP服務區功能塊使用》；

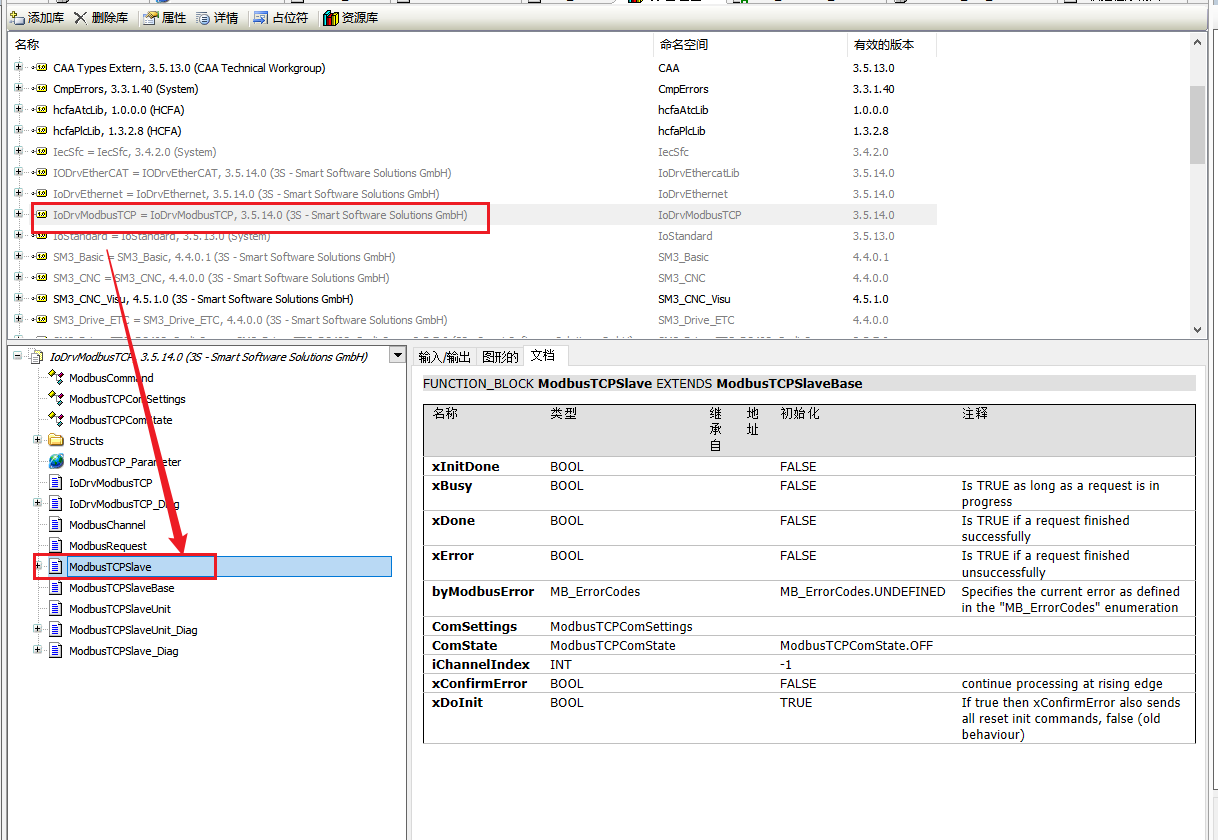

②也可以通過系統自帶的ModbusTCP庫中的指令進行開啟和關閉，不同版本軟件此庫內容可能有所不同。

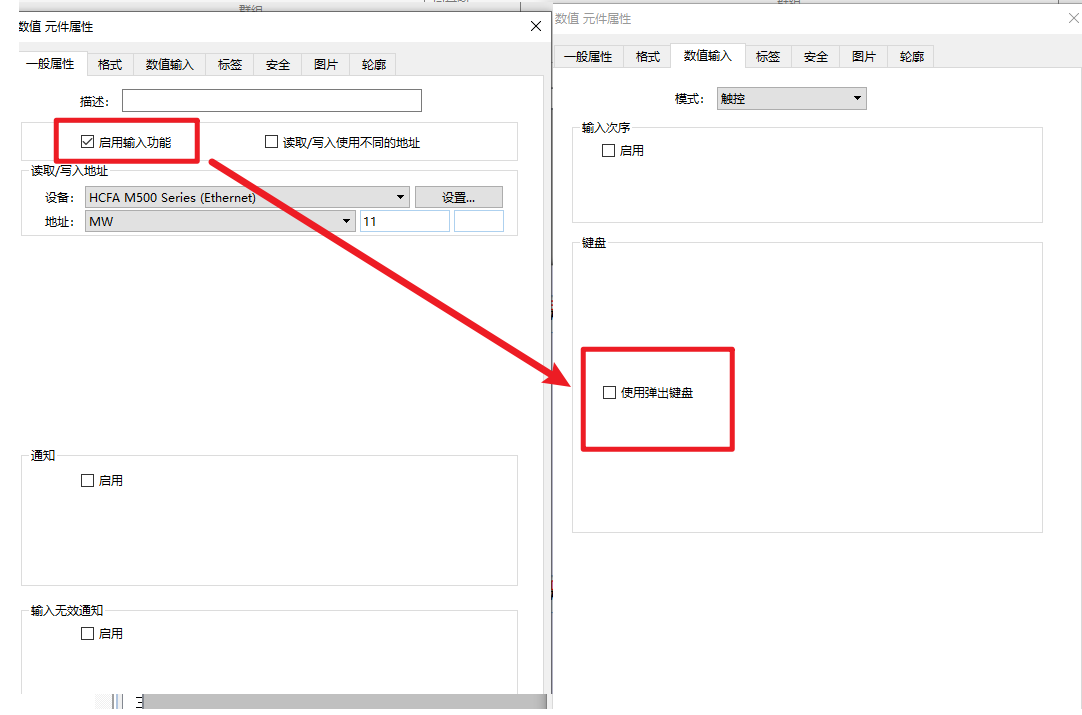

V300系列啟用數值元件的數值輸入功能但未啟用彈出鍵盤時，可以通過外部鍵盤進行輸入，輸入時觸摸屏界面被該數值元件壟斷，其他數值輸入元件無法彈出鍵盤；

如果未啟用彈出鍵盤也沒有連接外部鍵盤，會(huì )導致HMI界面所有輸入元件均無法操作，但其余開關元件等不受影響，可正?？刂?。

【注】鍵盤頁面為強壟斷，即鍵盤彈出后HMI頁面其余元件均不可操作；即使窗口屬性頁面的彈出/直接/間接窗口的壟斷不勾選也無法改變鍵盤壟斷。

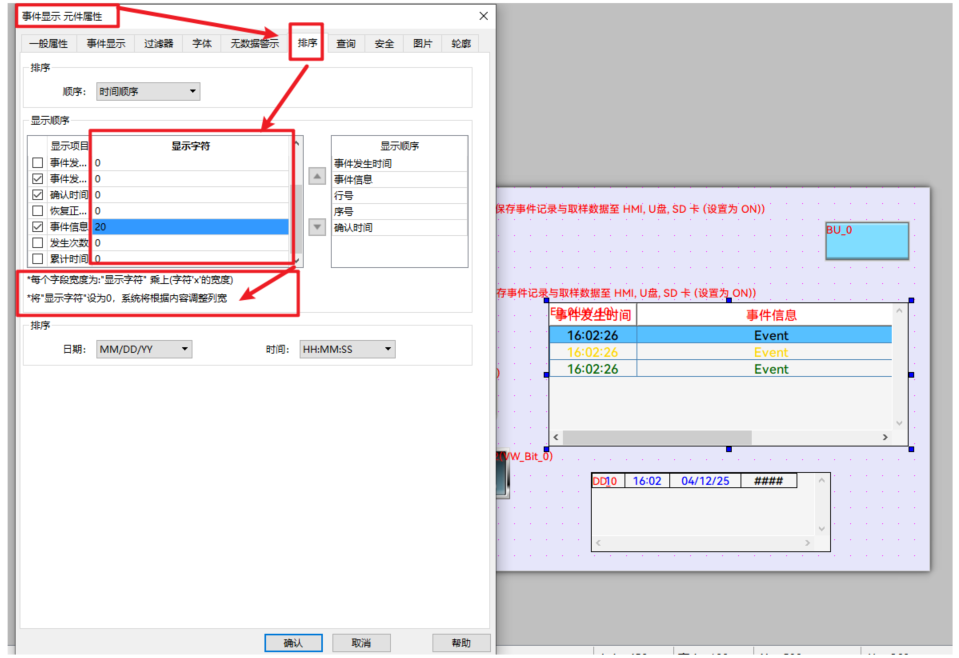

事件顯示元件屬性====排序===顯示順序===顯示字符，設置顯示的字符長度，設置為0時根據內容自動調整列寬；

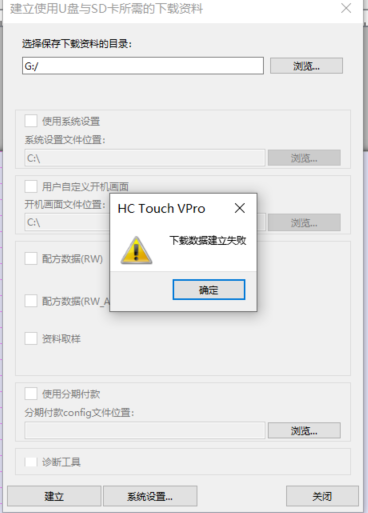

任何存在文件導出的操作失敗都可“關閉軟件，右鍵==管理員模式運行”進行嘗試；

軟件權限不夠，文件讀寫路徑會(huì )被電腦系統自動攔截；

若還是不能直接導入到U盤路徑（電腦對外部讀寫設備也做了限制）中，可將工程先導到電腦文件夾，再拷貝到U盤里。

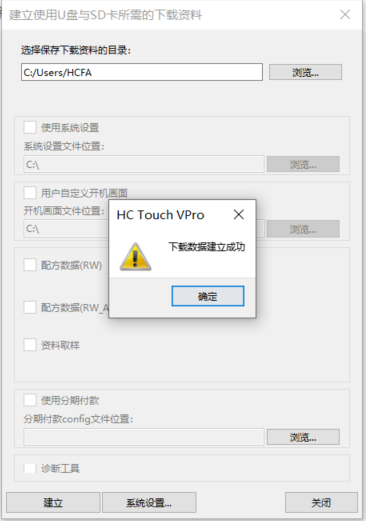

①先檢查操作步驟是否正確，是否生成開機畫面文件，是否有重新下載，

②軟件版本比屏側固件低可能會(huì )導致，升級軟件版本后需重新生成開機畫面文件再進行下載嘗試。

①編碼器初始化：

原本位置：

P20.06設為7后：（清除編碼器多圈數值）

重新上電絕對位置等于單圈位置：

②驅動器回原：

回原前位置：

驅動器回原后：（僅清除P21.07數值）

重新上電后：

③驅動器Z相回原：

回原前位置：

驅動器Z相回原后：（清除編碼器單圈位置和P21.07數值）

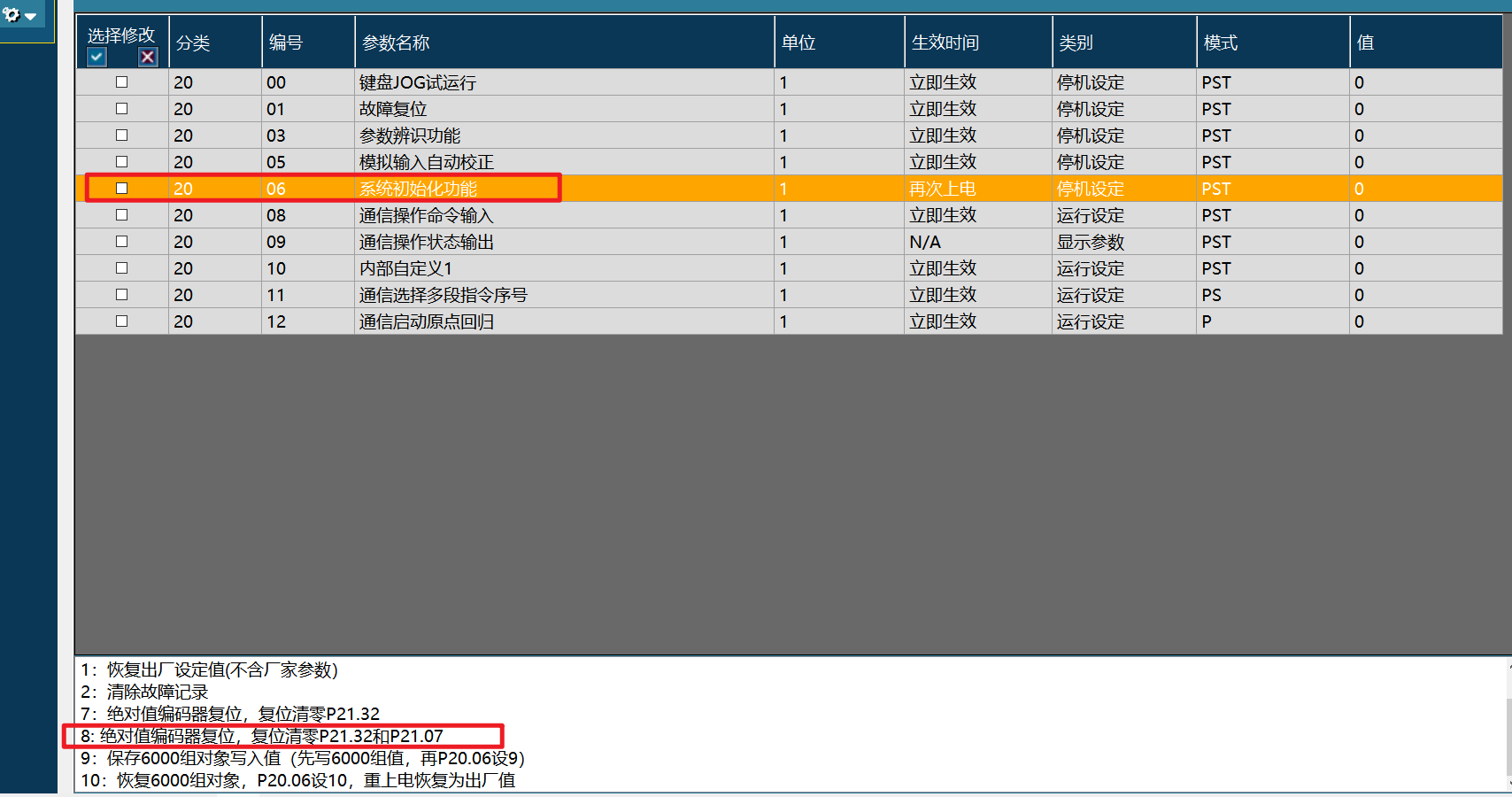

④總線伺服P20.06設為8：X系列總線伺服如X5EB機型等，可通過P20.06設為8進行清除P21.32圈數以及P21.07的數值。
