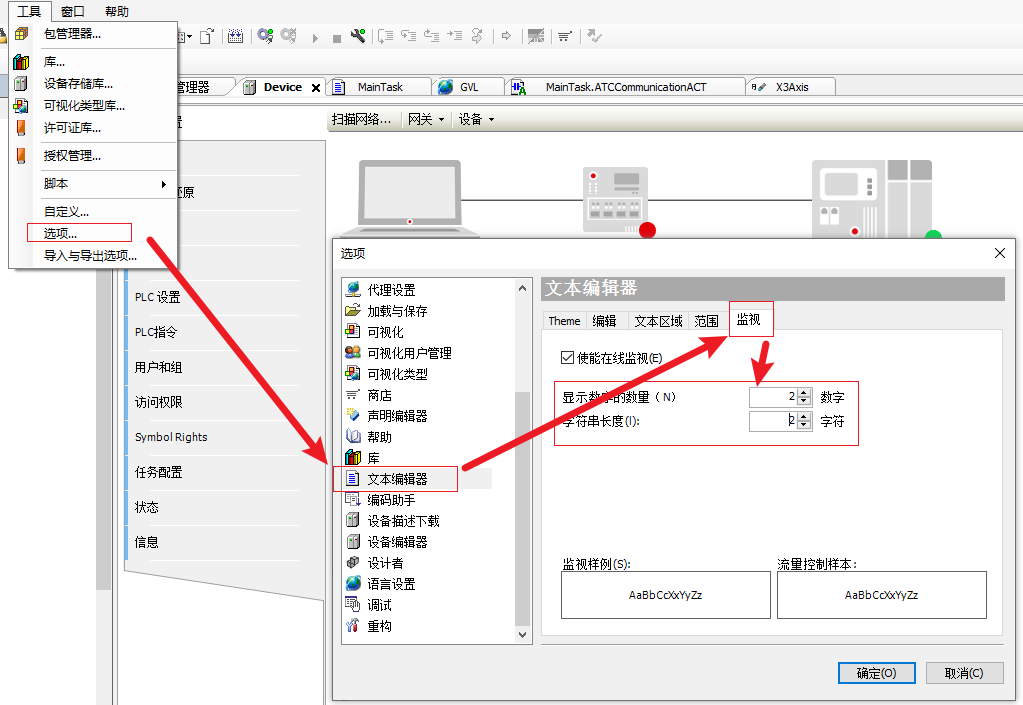

當變量值的實際長度超過監視長度時，數值型變量會(huì )顯示為科學計數法，STRING類型變量會(huì )顯示設置的監視長度的值，可以通過工具===選項===文本編輯器===監視內的顯示數字的數量和字符串長度修改變量顯示的位數。

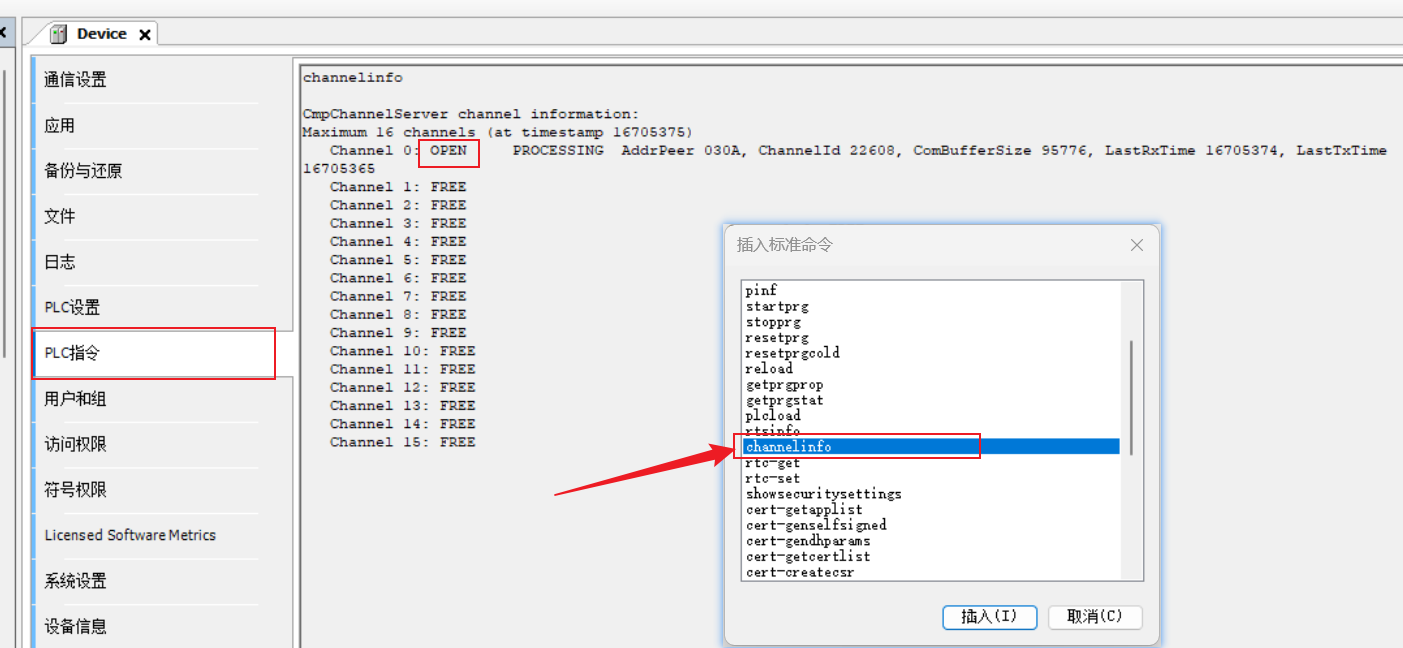

通道數是runtime通道連接的數量，如標簽通訊、IDE連接PLC等，可以通過PLC指令==channelinfo去查看占用的通道數，如下圖Channel 0是open狀態，表示該通道已占用。

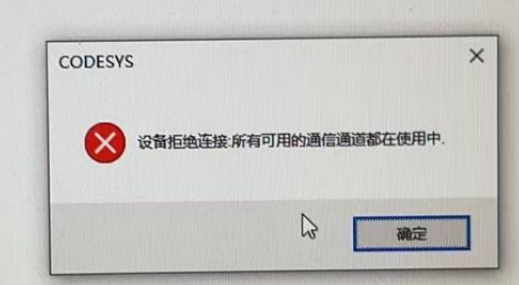

出現上圖情況時，可以拔掉所有外部連接，通過網線直連 PLC，可以正常掃描連接后，逐個插回其他設備的網線，定位具體是與哪個設備之間的通訊導致此現象，然后再去排查故障原因。

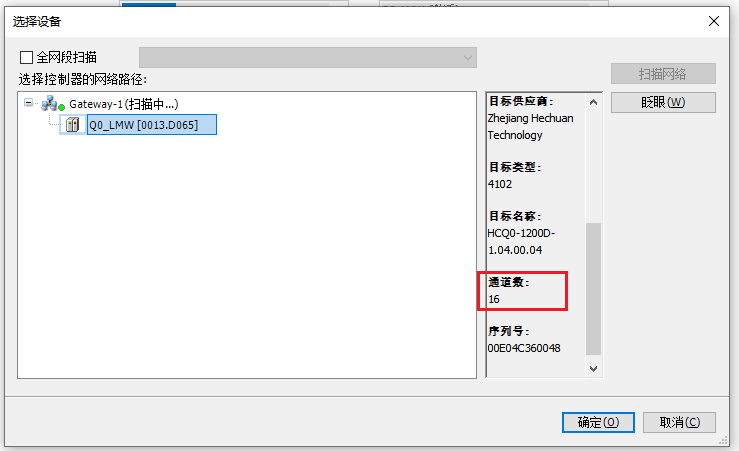

注意：通道數在老版本 PLC 上只有 4個，可通過更新固件提升到 16個，對于需要多個 HMI 連接時，需要查看通道數是否滿足需求，通道數可以在掃描時看到，如下：

使用官版codesys暫無法顯示結構體數組下每個元素的實際地址，僅能顯每組第一個元素分配的地址，如需顯示結構體數組下每個元素的實際分配地址可使用我們HCP works3軟件。

codesys軟件顯示：

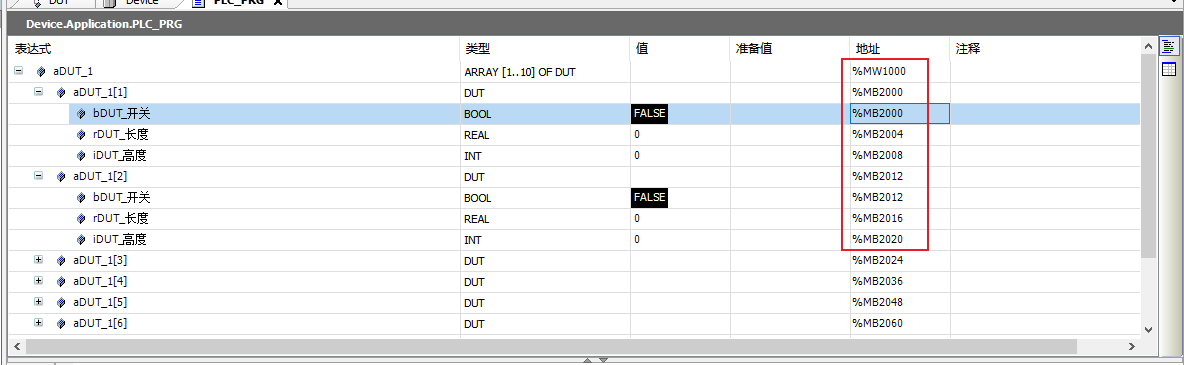

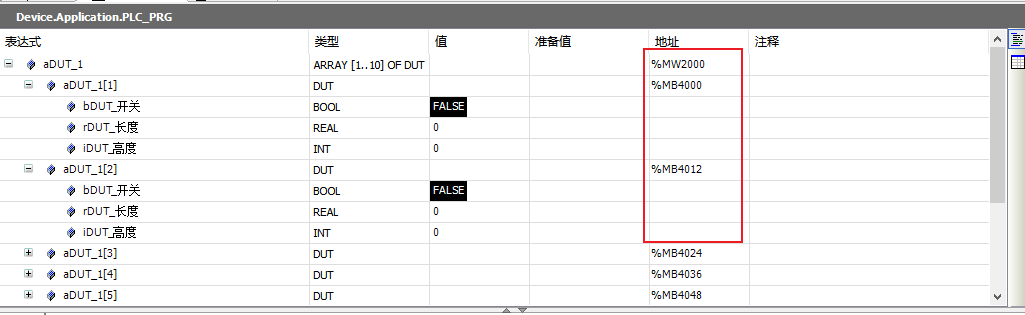

HCP works3 軟件顯示：

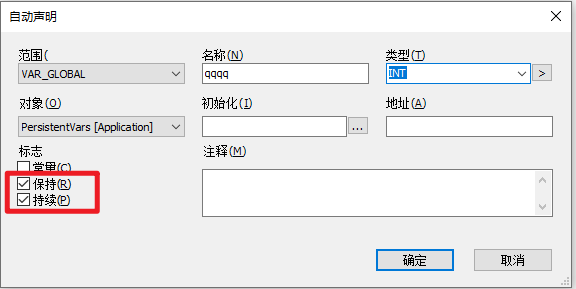

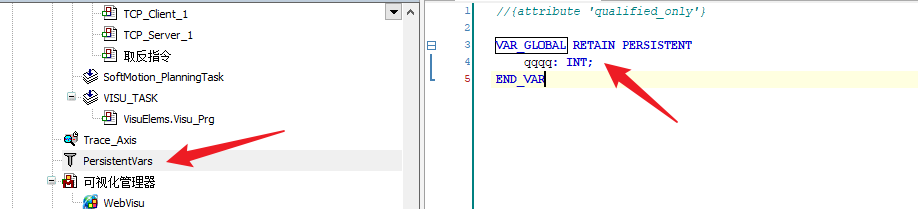

 用17版本的Codesys軟件在全局變量里自動聲明添加持續保持型變量時，勾選保持和持續后，對應的變量會(huì )自動跳轉到PersistentVars里進行實例化，在全局變量里面不會(huì )進行顯示，且不用再添加實例化即可實現掉電保持。如需繼續添加持續保持型變量在PersistentVars進行編輯即可。

若在局部變量里添加持續保持變量，不會(huì )自動實例化在PersistentVars變量里，需要添加實例化才可實現掉電保持；此現象在14版本未出現，14版本按照手冊配置即可。

（1）確認電腦IP和PLC的IP是否在同網段，檢查PLC的IP能都PING通。

 （2）如果不確定PLC的IP或PLC的IP無法PING通，對PLC進行恢復默認IP。

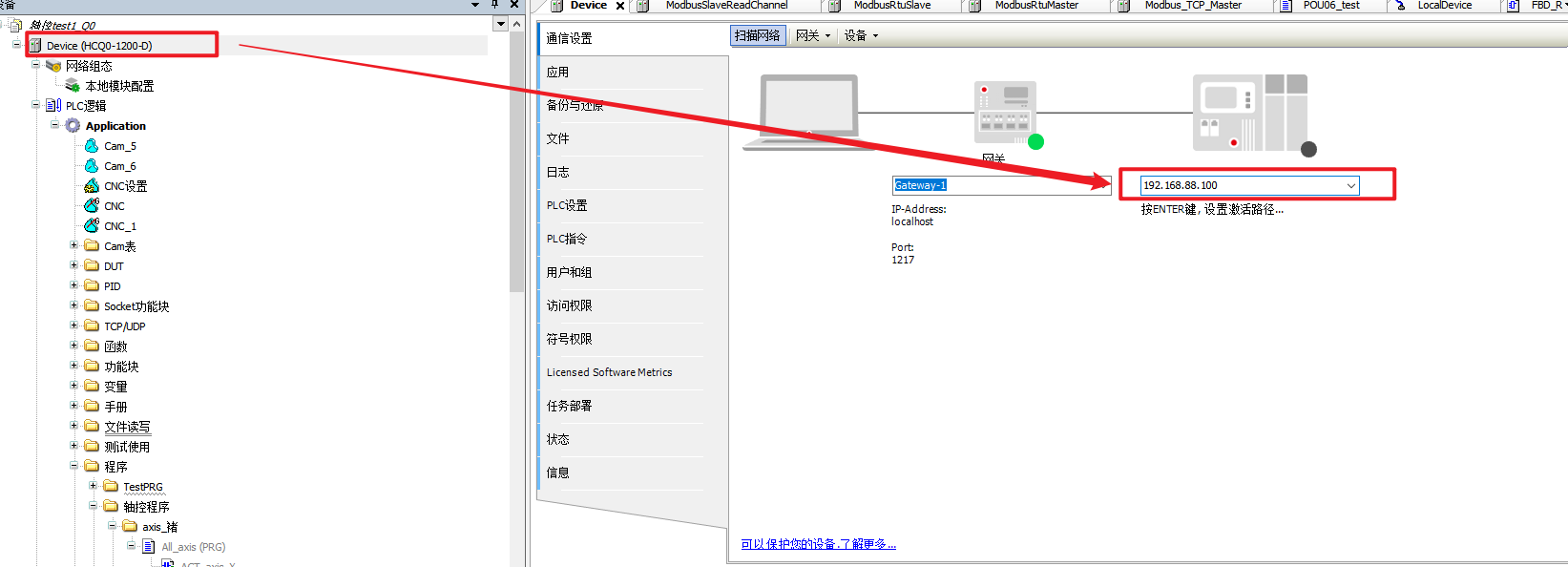

 （3）如果IP可以PING通，可以將PLC撥到STOP后重啟再掃描連接嘗試，或直接在通訊設置界面控制器下方的輸入框中直接輸入PLC的IP然后回車進行通訊連接。

（1）檢查Ethercat主站配置，源地址是否瀏覽并選擇ecat1。

（2）Ethercat_master_softmotion右鍵選擇掃描設備進行掃描，查看組態的設備和實際連接的設備是否一致，不一致的進行設備刪除或進行設備失能。

（3）如果掃描設備時可以?huà)呙璧絣ocalethercatdevice，但是無法掃描其他伺服設備，檢查從站側設置是否正確；如果本體localethercatdevice都無法正常掃描，將PLC撥到STOP之后重啟再掃描。

（3）如仍未能掃描到本體localethercatdevice，請將連接的從站設備斷開連接，然后從設備一個個添加掃描嘗試，確定具體是哪個從站導致此問題。

打開電腦的任務管理器，右鍵對應軟件====最大化即可。

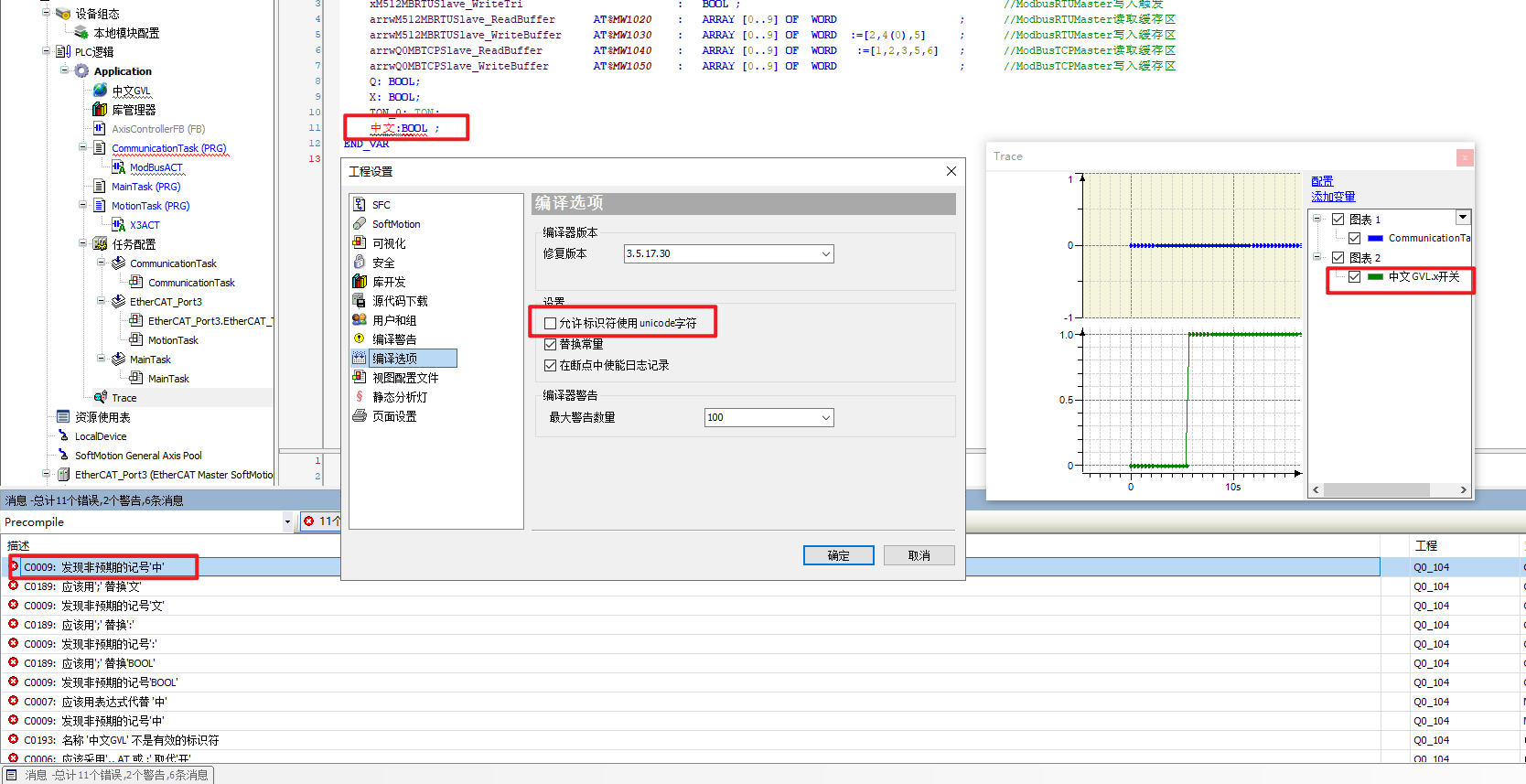

14版本CODESYS中無法跟蹤中文變量，工程===工程設置===編譯選項===勾選允許標識符使用Unicode字符后仍顯示為？？？

HCP Works 3中可以跟蹤中文變量，需要工程===工程設置===編譯選項===勾選允許標識符使用Unicode字符，否則Trace中變量顯示正常，編譯時中文變量報錯

軟件關閉重新以管理員身份運行打開即可正常掃描。

（1）在電腦地步任務欄托盤中找到codesys網關，右鍵開啟網關。

（2）如果托盤中找不到該圖標，可以在任務管理器==服務中找到 Codesys Gateway，手動開啟。
