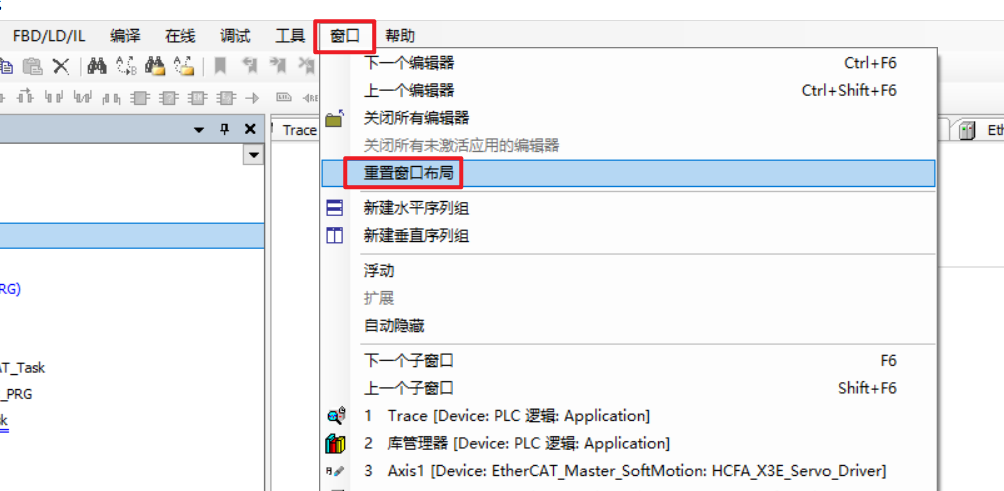

點擊工具欄【窗口】==【重置窗口布局】可以將窗口布局初始化。

需要關聯程序中功能塊進行使用，同時關聯的功能塊除軸引腳外其他引腳不可綁定變量。

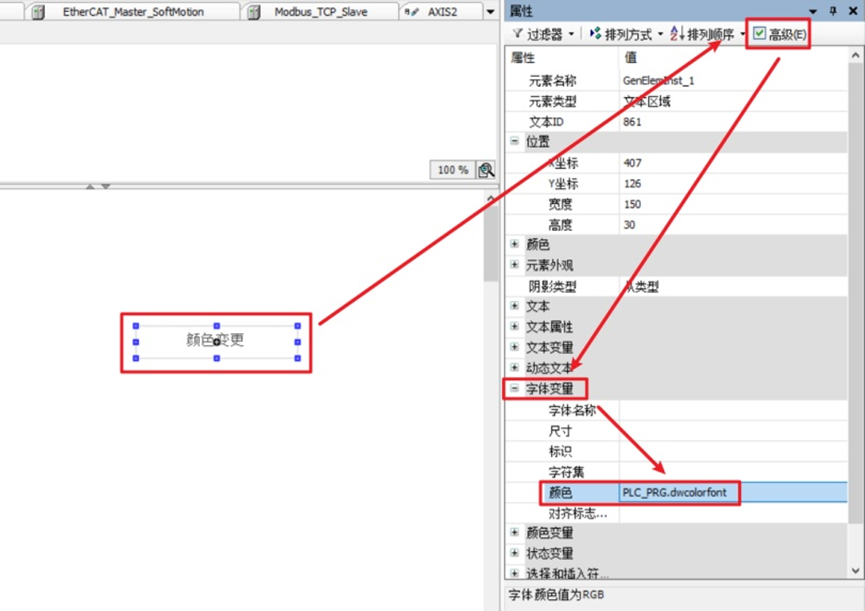

如下圖勾選【高級】后在【字體變量】下的【顏色】關聯一個DWORD類型的變量即可，變量數值設置的顏色值是RGB格式。

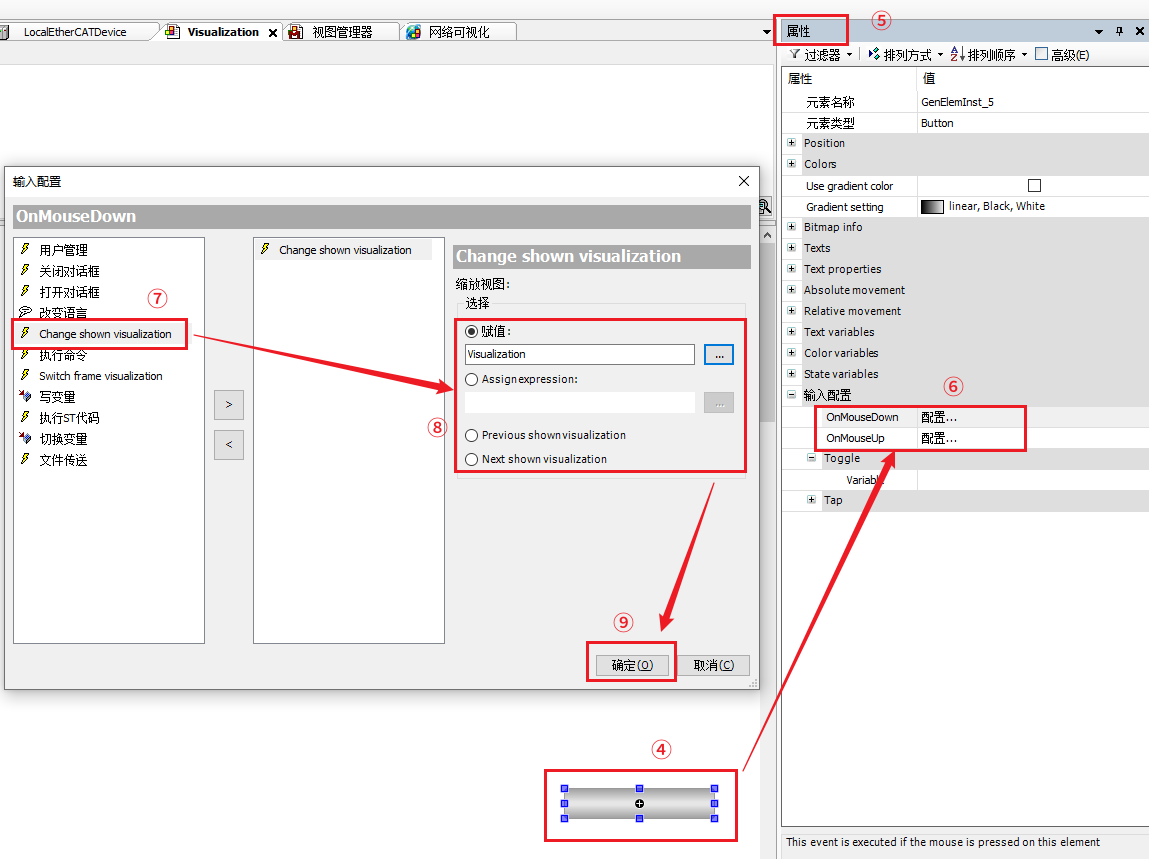

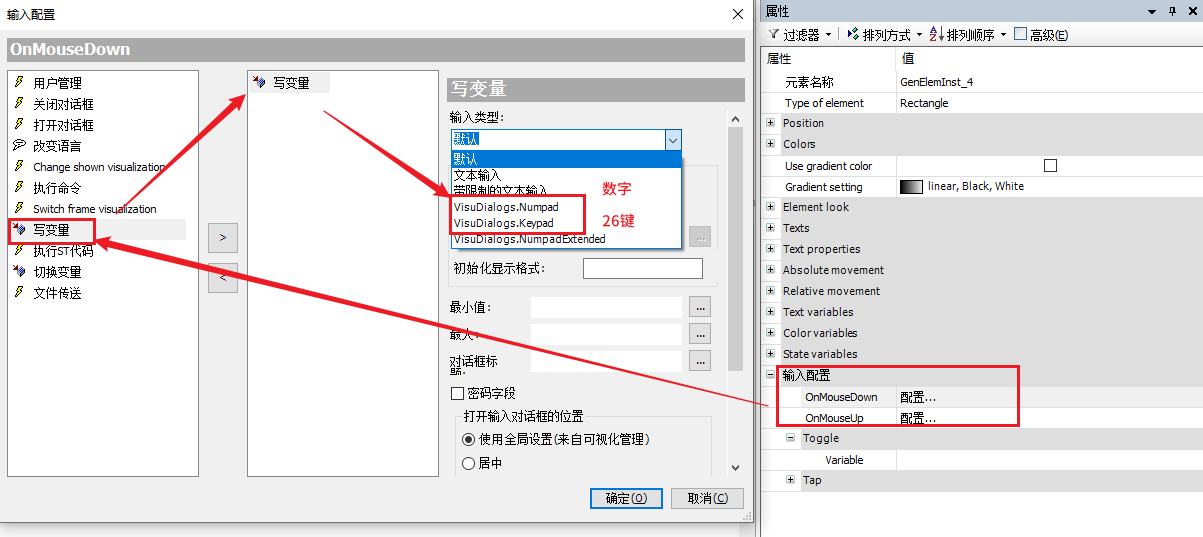

輸入配置==選擇對應的事件觸發==寫變量==輸入類型

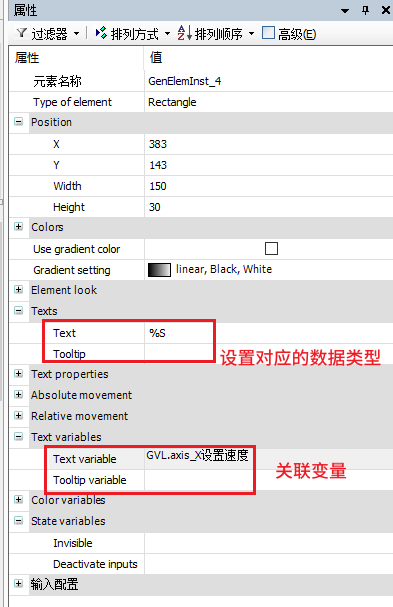

對于不同的數據類型需要在Texts中設置不同的數據類型，例如關聯變量的類型為Word，即在Texts中寫入%S

不同的數據類型寫法如下表：

注意：如果想顯示一個百分號（%）并與上面提到的格式化輸出命令進行組合，則必須輸入“%%”，如輸入 “Rate in %%：%s”，則在線模式下，將顯示“Rate in %：12”（關聯文本顯示的變量當前值為“12”）。 其中，輸入的格式化輸出命令區分大小寫，需為小寫，否則無法正常識別。 浮點型數據如果要約定小數點之后的個數，需要按照%<對齊格式>

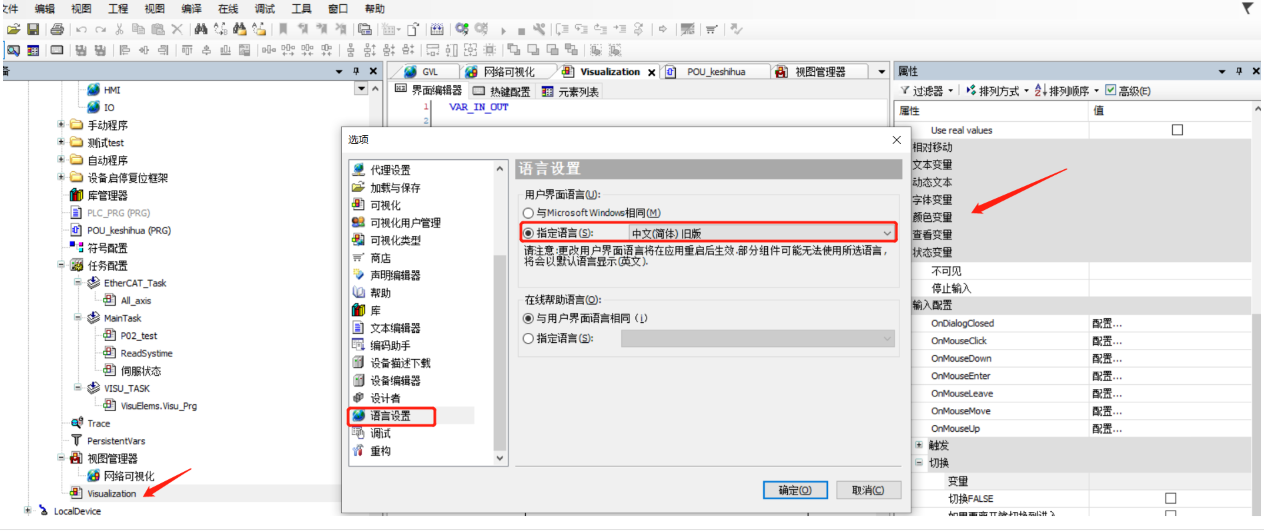

目前軟件關于可視化部分未進行完全漢化，后續我們Q系列軟件HCP work3關于可視化會(huì )進行逐步漢化。

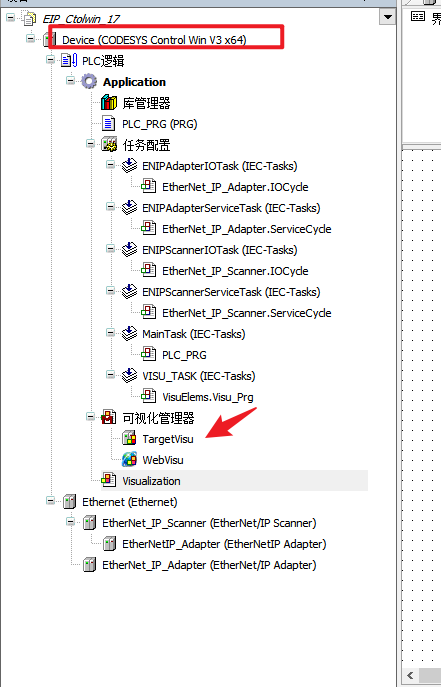

我們Q系列PLC目前暫不支持本地可視化（TargetVisu），僅支持網絡(luò )可視化（WebVisu），關于本地可視化的效果可以用controlwin嘗試下效果，

本地可視化是看控制器側是否支持此功能，對于顯示器沒有硬件要求。

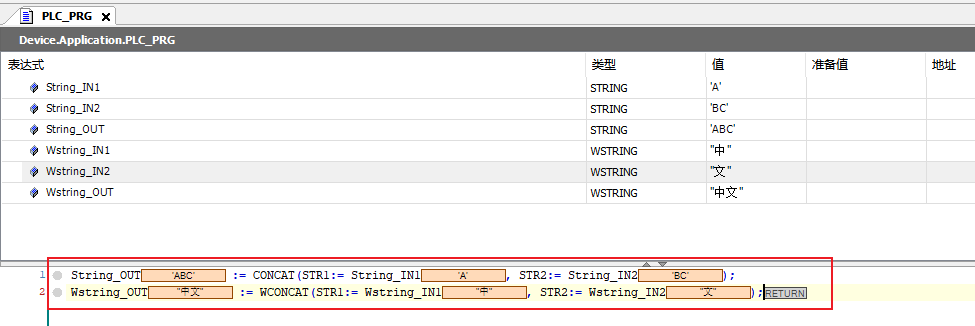

組合雙字節字符串（Wstring）需要添加 Standard64 庫進行使用；

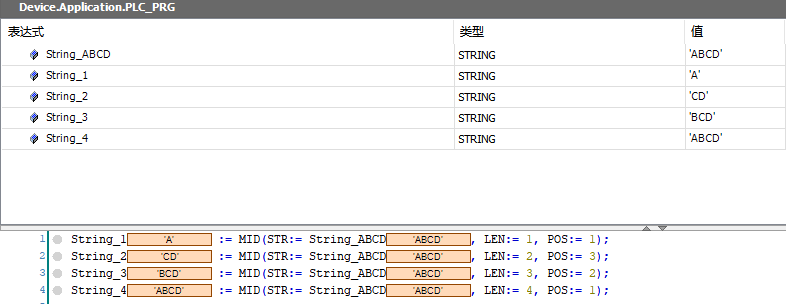

調用標準庫里面的MID函數進行分隔，利用此函數可從特定位置進行返回對應所需數量的字符。

示例：
