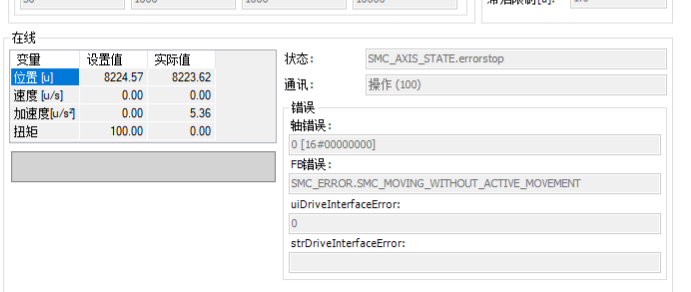

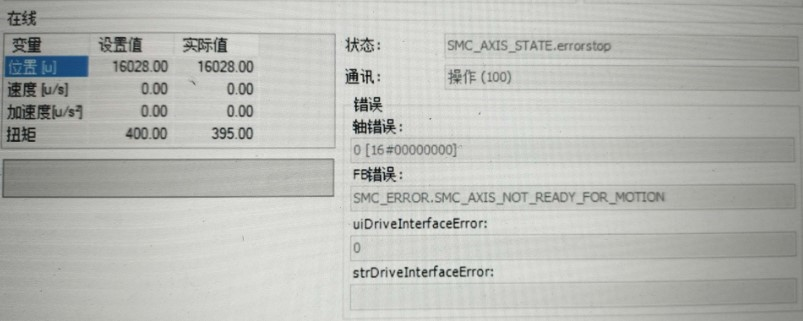

這個功能不同版本softmotion體現不一樣，目前所知使用14版IDE對應4.4.0.2版本的softmotion使用SMC_SetControllerMode是可以任意切換的，其他高版本的softmotion使用SMC_SetControllerMode可能會(huì )引起以上兩種軸報錯情況。引起的報錯的原因如下：

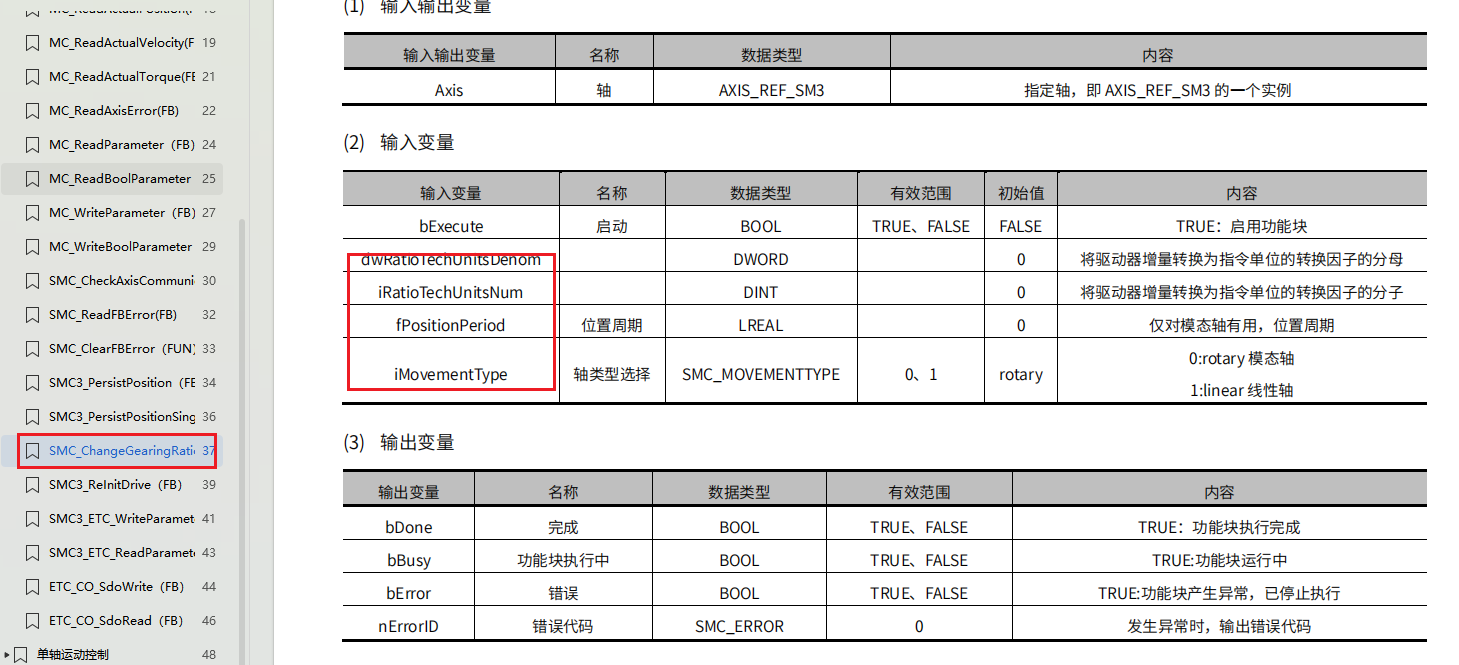

Axis.dwRatioTechUnitsDenom  (分母)

Axis.iRatioTechUnitsNum  （分子）

Axis.iMovementType（軸類型）

建議直接使用指令SMC_ChangeGearingRatio進行修改。

ATC庫中的HMC_JOGS功能塊是運行中變速功能塊，只有速度引腳可以在運行中進行動態修改，加減速和加加速度引腳在運行中不可動態修改，修改后需要重新觸發JOG引腳才會(huì )生效。

絕對定位和相對定位時設置同一個位置效果不同：

（1）絕對定位到719，實際定位一圈，位置顯示359；

（2）絕對定位到720，實際定位不動，位置顯示0；

（3）相對定位到719，實際定位兩圈，位置顯示359；

（4）相對定位到720，實際定位兩圈，位置顯示0

用MC_HOME回原后的軸位置取決于607Ch的回原偏置。

（1）回原后6064h的位置會(huì )按照607Ch的回原點偏置值進行設定，607Ch有值時，回原完成后6064h會(huì )被賦值為對應的值。正常情況下607Ch值為0；

（2）總線伺服607Ch的值，可以通過MC_HOME的position引腳進行賦值，賦值需回原完成后才會(huì )生效；

（3）X系列伺服P09.15從右向左數第三位默認是0，此時607Ch對象字典賦值0時，伺服斷電重啟后不會(huì )保存，賦值非0值可以正常斷電保持。P09.15第三位設1后607Ch設0可以正常斷電保持。

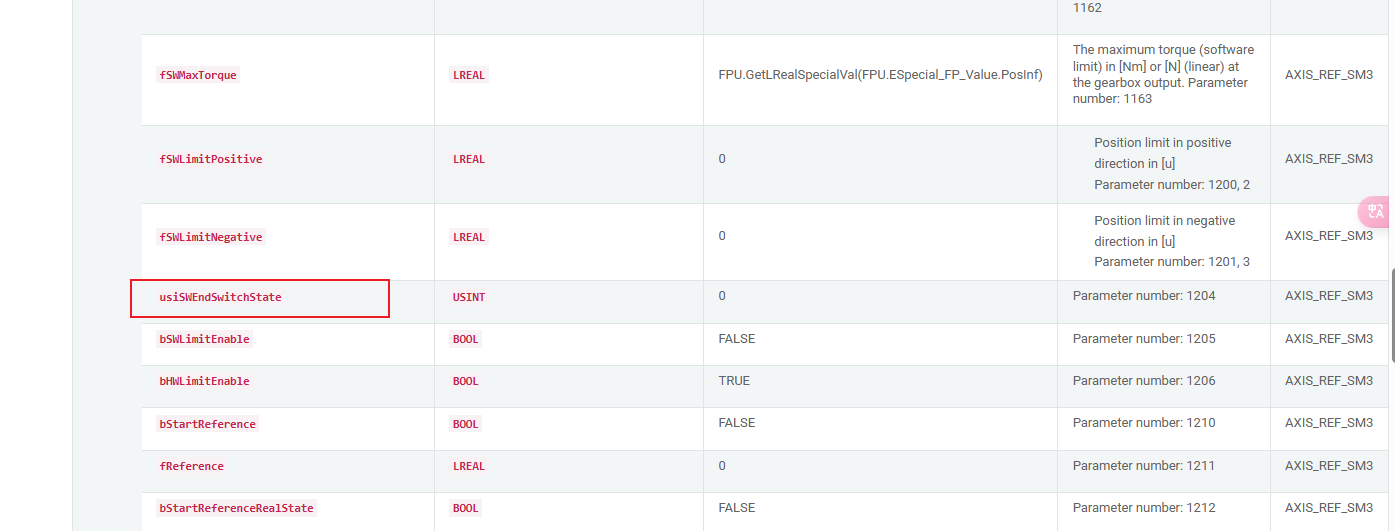

這個402軸結構體變量可顯示軸軟限位狀態，當觸發了軟限位（不分正負）數值為2，沒有觸發軟限位數值為0。

（1）Q系列ATC庫中的HC_teaching功能塊，先使能Enable引腳開始記錄示教位置，Enable置False或緩存區記錄滿后位置記錄結束；

（2）記錄結束后進行示教時不需要觸發Enable引腳，再次觸發Enable引腳會(huì )覆蓋原來的位置重新記錄，需要注意采樣周期的設定，默認dSamplingNum為1代表1個周期采樣一次，如果動作緩慢要將采樣周期適當增大，不然可能會(huì )導致多個位置重復采集；

（3）示教不需要觸發Enable引腳，先觸發bHome引腳伺服按照設定的回原速度反向運動回到起始位置，再觸發BExecute引腳進行示教復現記錄的位置軌跡。

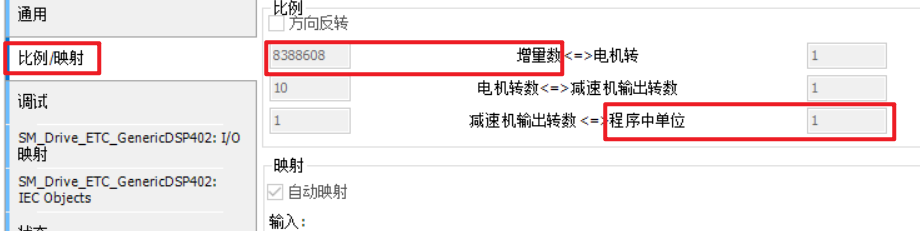

在程序中通過軸變量 fPositionPeriod進行模態值設置時，dwOneTurn也要同時修改，dwOneTurn設置為“模態值*增量數/程序中單位”。

編碼器名稱.diEncoderPosition :=實際編碼器脈沖輸入；如下：

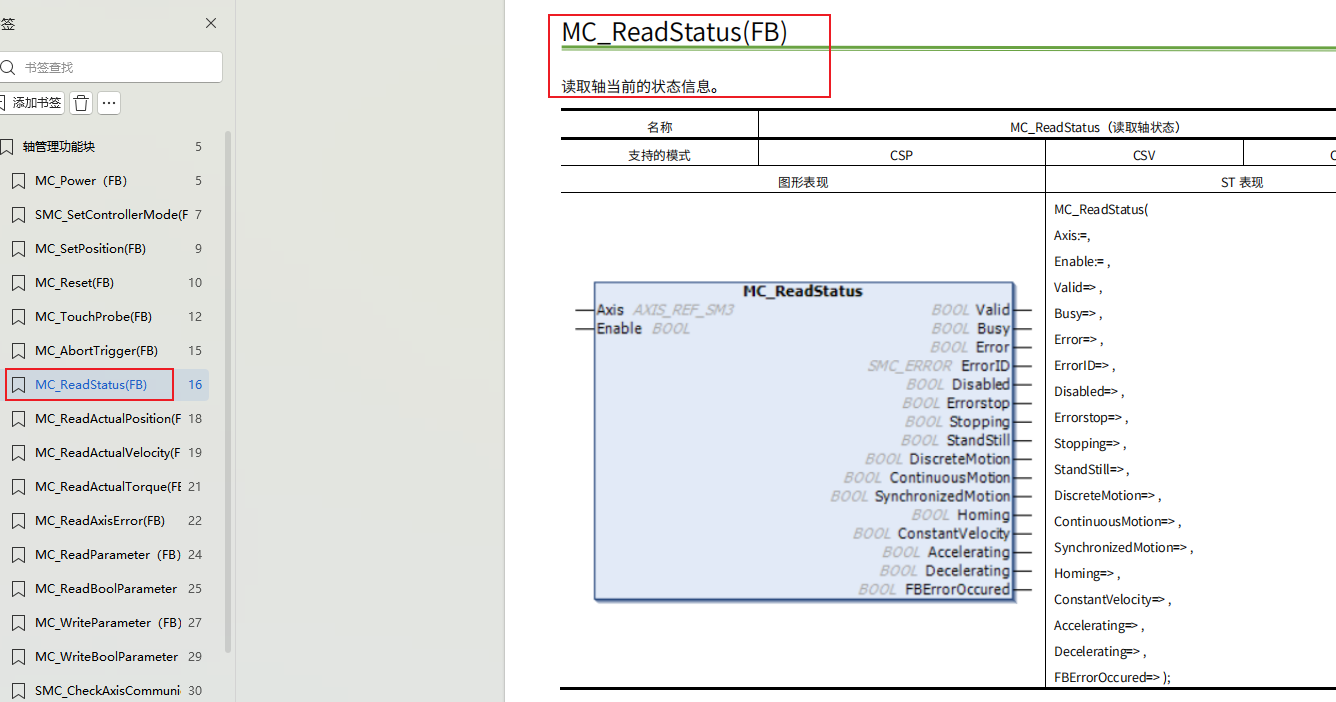

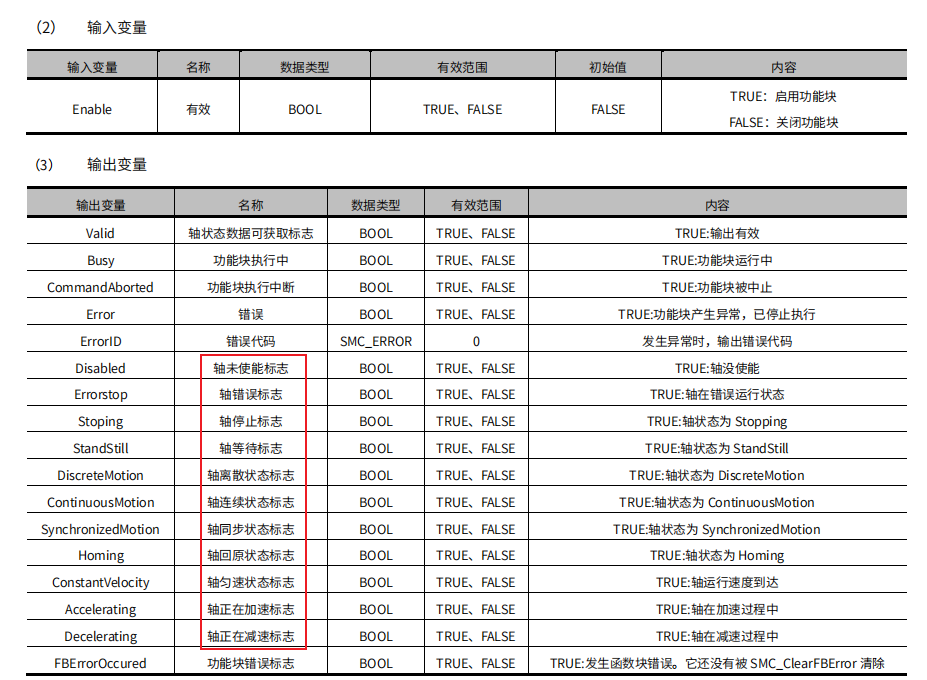

①通過MC_ReadStatus指令進行讀??；

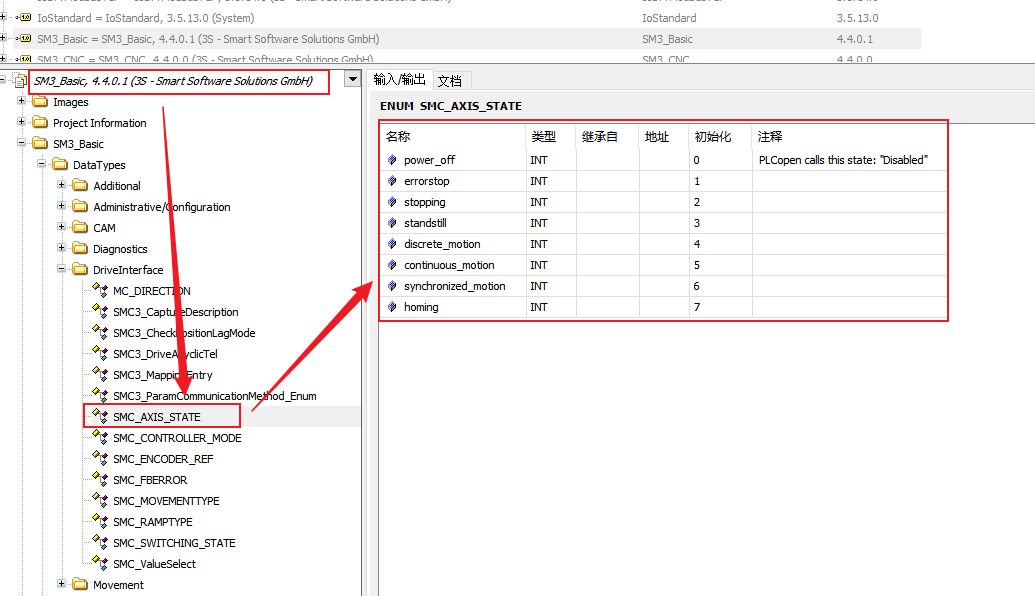

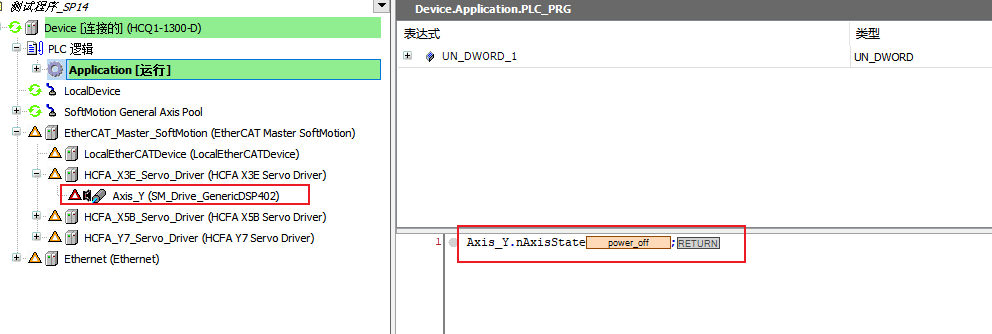

②直接通過軸參數，軸名稱點索引nAxisState讀取。
