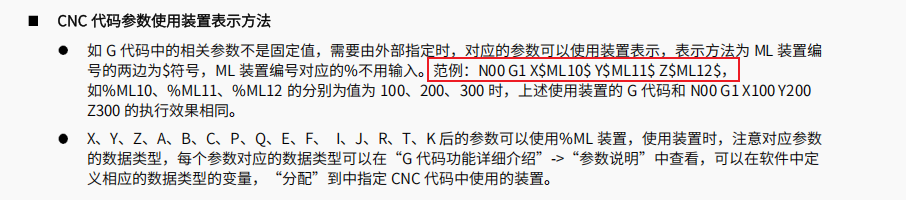

G 代碼中的相關參數不是固定值，需要由外部指定時，對應的參數可以使用裝置表示

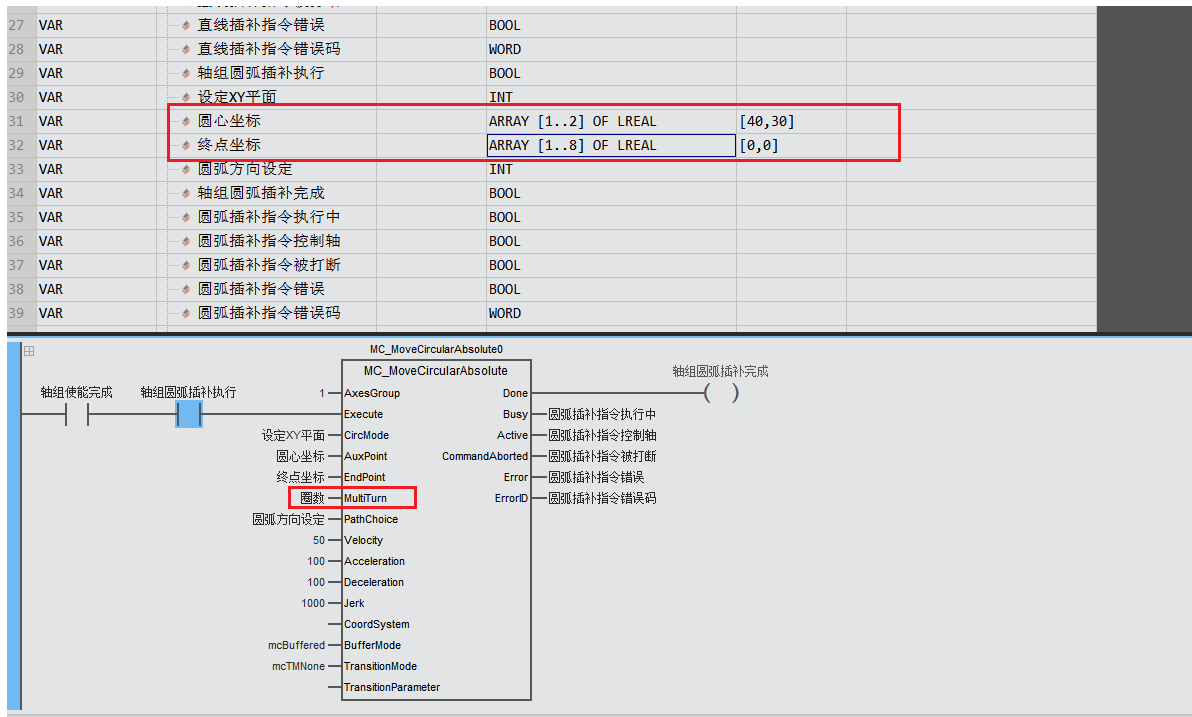

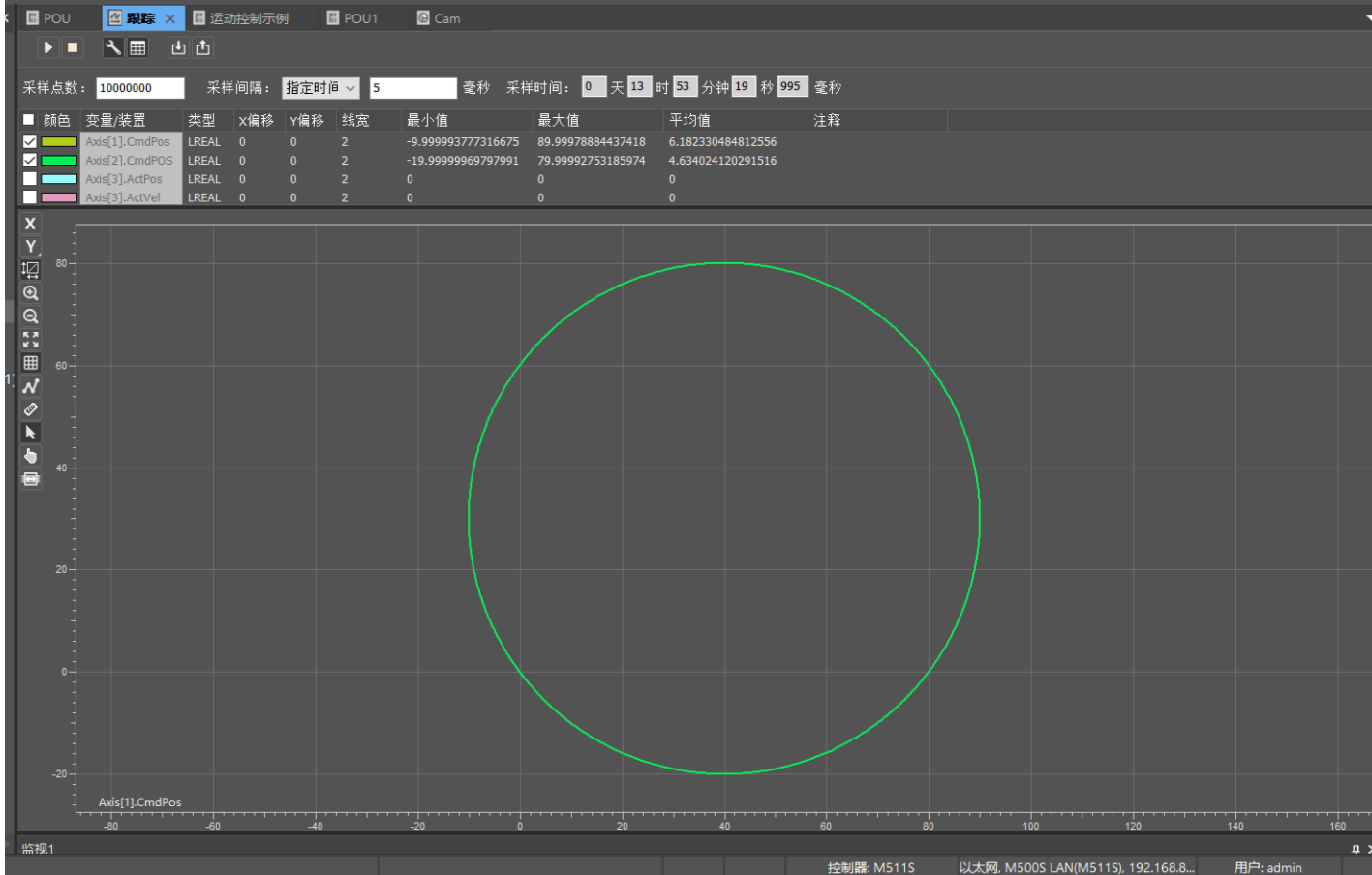

M系列絕對值圓弧插補畫整圓，可以直接將終點坐標設置成當前軸的起點坐標值，將插補指令的圈數設置成1，絕對值圓弧插補的圓心坐標是基于起點坐標的相對值。

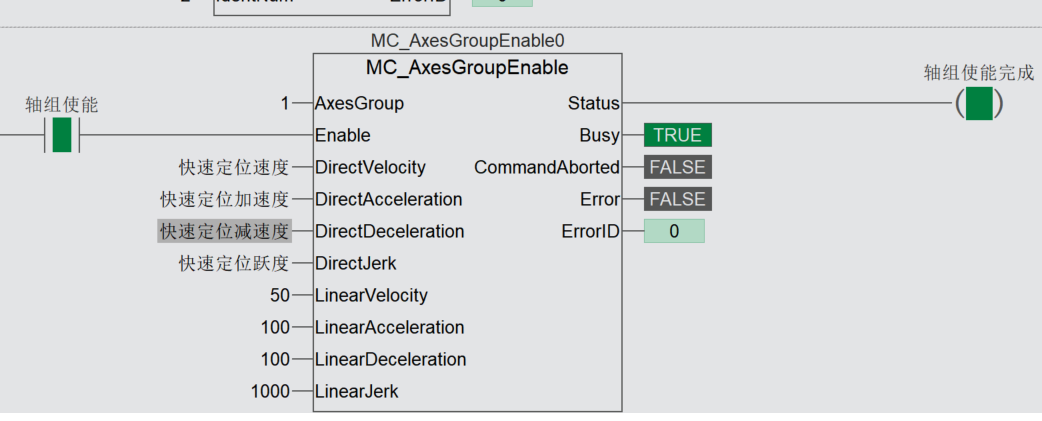

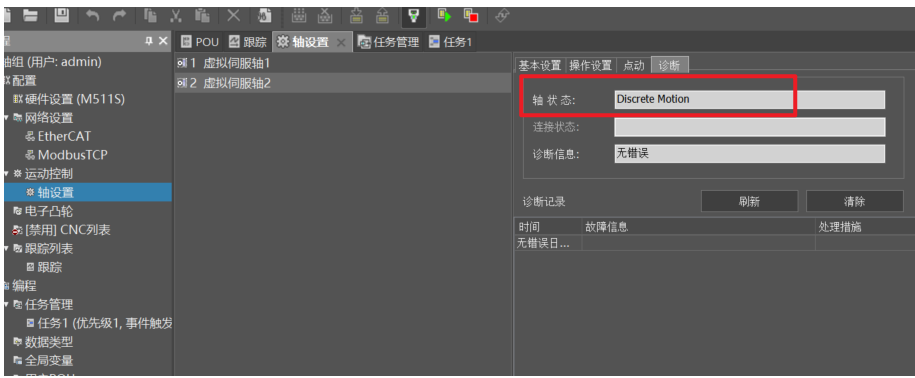

M系列使用軸組進行插補時，軸狀態為離散運動；Q系列為同步運動。

M系列使用MC_SetCamPoint功能塊時需要注意以下幾點：

（1）MC_SetCamPoint功能塊修改后需要搭配MC_ChangeCamCurve功能塊才可以修改凸輪關鍵點；

MC_CamIn 指令執行后，先執行 MC_SetCamPoint 指令，再執行MC_ChangeCamCurve指令，MC_SetCamPoint 指令更改的凸輪點信息在當前凸輪周期執行完后生效，也就是下一個凸輪周期生效（軸相位經過凸輪主軸終點相位后生效）。

先執行 MC_SetCamPoint 指令，再執行MC_ChangeCamCurve指令，再執行 MC_CamIn 指令，MC_SetCamPoint 指令更改的凸輪點信息在 MC_CamIn 指令觸發執行時立即生效。

（2）更改凸輪關鍵點生效后，程序中圖形化的CAM表曲線不會(huì )發生變化，但是實際運行的凸輪軌跡會(huì )發生變化，想要看凸輪關鍵點是否生效可以通過MC_GetCamPoint功能塊進行凸輪點的讀取或通過跟蹤抓取實際的位置曲線進行查看對比。

MC_GetCamPoint的Mode引腳置false讀取當前關鍵點，置true讀取備用關鍵點。如先執行 MC_SetCamPoint 指令，再執行MC_ChangeCamCurve指令后，當前關鍵點為CAM表中配置的關鍵點，備用關鍵點為MC_SetCamPoint修改的關鍵點。再執行 MC_CamIn 指令后，修改的關鍵點生效并變?yōu)楫斍瓣P(guān)鍵點，CAM表中的關鍵點變?yōu)閭溆藐P(guān)鍵點，具體使用請查看控制指令手冊對應說明。

（3）使用MC_SetCamPoint功能塊只能修改CAM表中已有的關鍵點，無法通過MC_SetCamPoint功能塊進行增加或減少關鍵點。

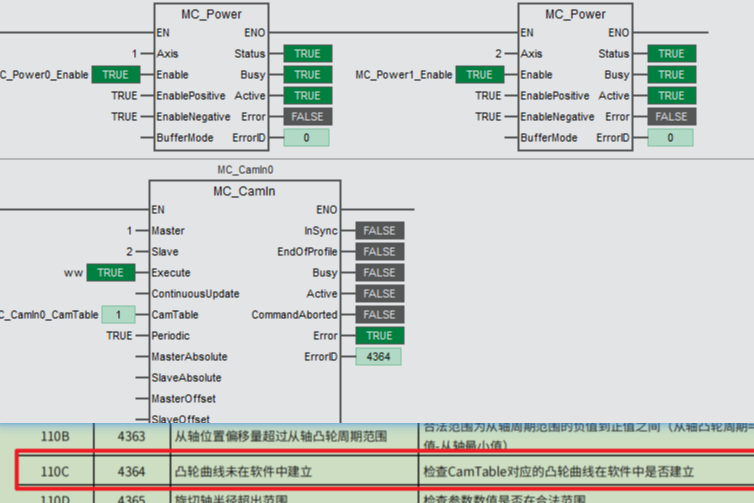

1、確認綁定的CamTable是否已經在程序中創(chuàng )立；

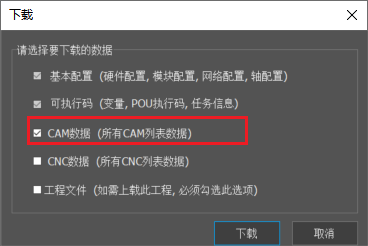

2、下載時勾選上"CAM數據（所有CAM列表數據）"；

M200系列、M302、M311、M312和M500S系列進行凸輪控制時，最大凸輪個數為16，單條曲線中最大關鍵點數為32；

M500系列最大凸輪個數64個，單條曲線中最大關鍵點數為2048。

M100系列、M301和M310不支持凸輪控制，具體詳情請查看M系列樣本即可。

電子齒輪和電子凸輪的主從軸都可以是脈沖軸，編碼器軸不可以作為電子凸輪的從軸，使用解耦功能塊會(huì )報錯。

InTorque 輸出判斷的是PLC指令轉矩和反饋轉矩是否一致，PLC的指令轉矩指的是電機轉動實際需要的轉矩值，比如指令輸入引腳Torque給的值為500，實際電機轉動只需要300，那PLC指令給定的轉矩值就是300，當電機反饋轉矩達到300時 InTorque 置TRUE。

如果需要判斷電機反饋轉矩有沒有到達指令輸入引腳Torque給的值，只能自己寫程序進行判斷。

M系列設置模態軸時，使用相對定位時位置可以寫入任意數值；使用絕對定位時只能小于模數值，若等于大于等于模態值會(huì )報警4105--位置超過范圍。

如模態值為360，絕對定位需要定位一圈可以直接輸入399.999或者半圈半圈定位。

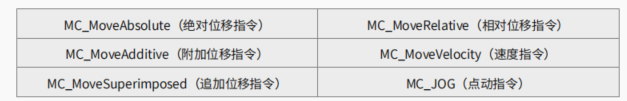

（1）運動指令執行時，可以通過該指令更改目標速度比例的指令如下表所示；

（2）MC_SetOverride的VelFactor設置的是速度比例，范圍0-500，單位1%，變更后的目標速度 = 當前控制軸指令的目標速度 × 該指令速度比例值；

（3）MC_SetOverride的AccFactor、JerkFactor屬于保留參數，速度變化過程中由當前控制軸指令的Acceleration加速或Deceleration減速到目標速度；

（4）MC_MoveVelocity指令執行并且InVelocity變?yōu)?TRUE 后，使用MC_SetOverride更改VelFactor（目標速度比例）的值，軸的目標速度會(huì )變化，但MC_MoveVelocity指令輸出變量InVelocity保持為T(mén)RUE不變；

（5）MC_SetOverride觸發時的軸狀態仍然為被修改速度的指令對應的軸狀態，不會(huì )發生變化。
