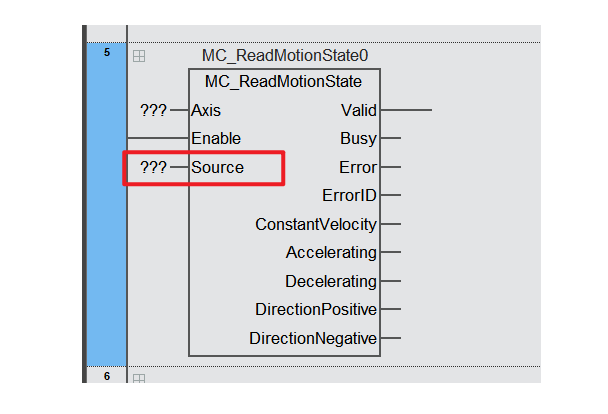

M系列 MC_ReadMotionState的輸入引腳Source為預留引腳，暫無作用，不需要設置。

M500系列使用MC_TouchProbe功能塊選擇編碼器軸時，暫不支持本體高速輸入的編碼器軸，會(huì )報錯4116。

M500系列的伺服軸和HCMXB-AB-500型號的BD擴展卡可以正常使用該指令。

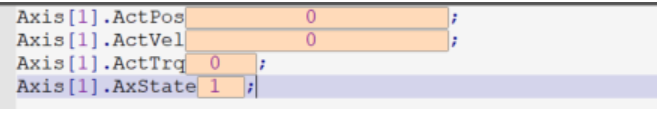

M系列在伺服CSP模式跟蹤402軸的反饋速度（axis.ActVel）沒有數值，原因是對象字典中沒有添加轉速反饋（606C）的PDO；

Q系列在沒有添加606C的情況讀到了axis.ActVel，是因為有位置反饋的PDO在實時讀取，PLC根據伺服的反饋位置換算出來電機速度，不論什么控制模式，只要有位置反饋就會(huì )換算速度反饋；

轉矩反饋必須添加對應的PDO（6077）才可以讀取。

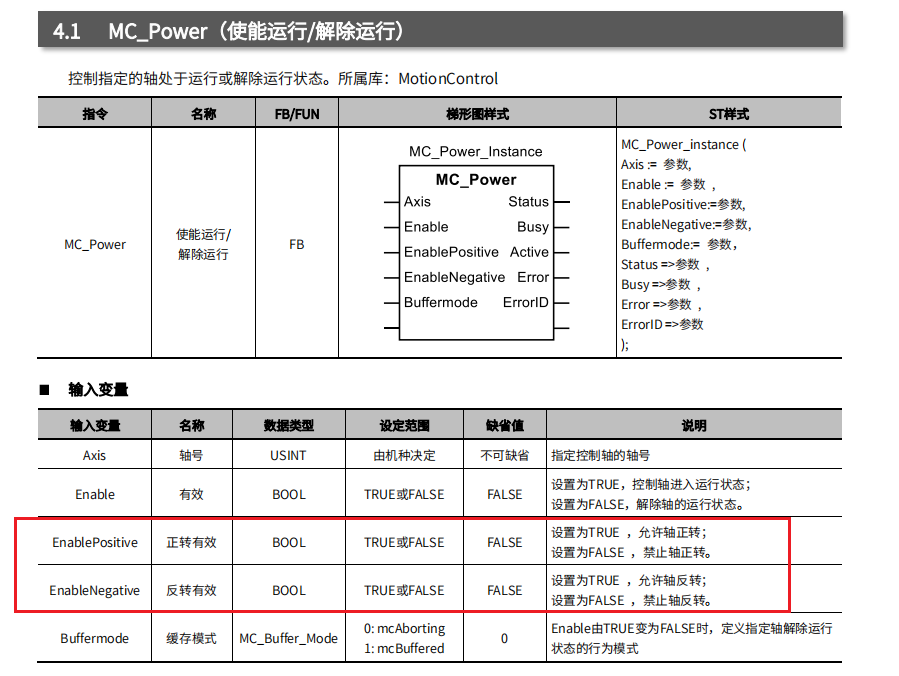

（1）M系列使用虛擬軸可以不需要用MC_power上使能，若程序里使用了MC_power進行上使能，需要把使能的正反轉允許的輸入引腳都置TRUE，否則會(huì )運行報警5121運行方向限制；

（2）Q系列使用虛擬軸需要上使能，否則軸處于PowerOFF未使能狀態。

注：編碼器軸不需要上使能。

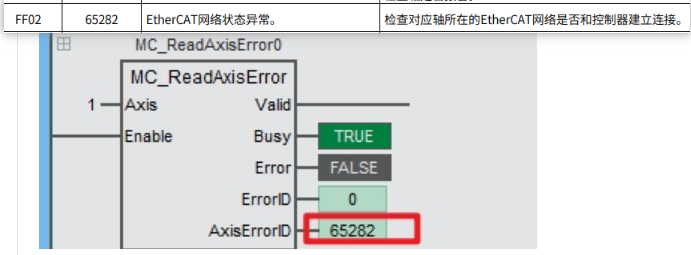

（1）需要軸上使能的情況下，通過MC_ReadAxisError讀到軸的相關報錯；

（2）通過ECAT_GetSlaveStatus進行讀取ethercat從站通訊狀態。

M系列PLC脈沖控制，需要使用限位功能，可以使用軟件內的軟限位，M系列目前沒有硬限位功能，如果需要將限位信號接到PLC側，需要自行寫程序進行控制，通過傳感器輸入的DI信號觸發相關停止指令，上位機回原的功能塊綁定的限位只在回原的時候生效。

或者可以結合軟限位實現，比如觸發了硬限位就把限位位置設置的很小從而實現碰硬限位觸發軟限位實現限位停止的效果。

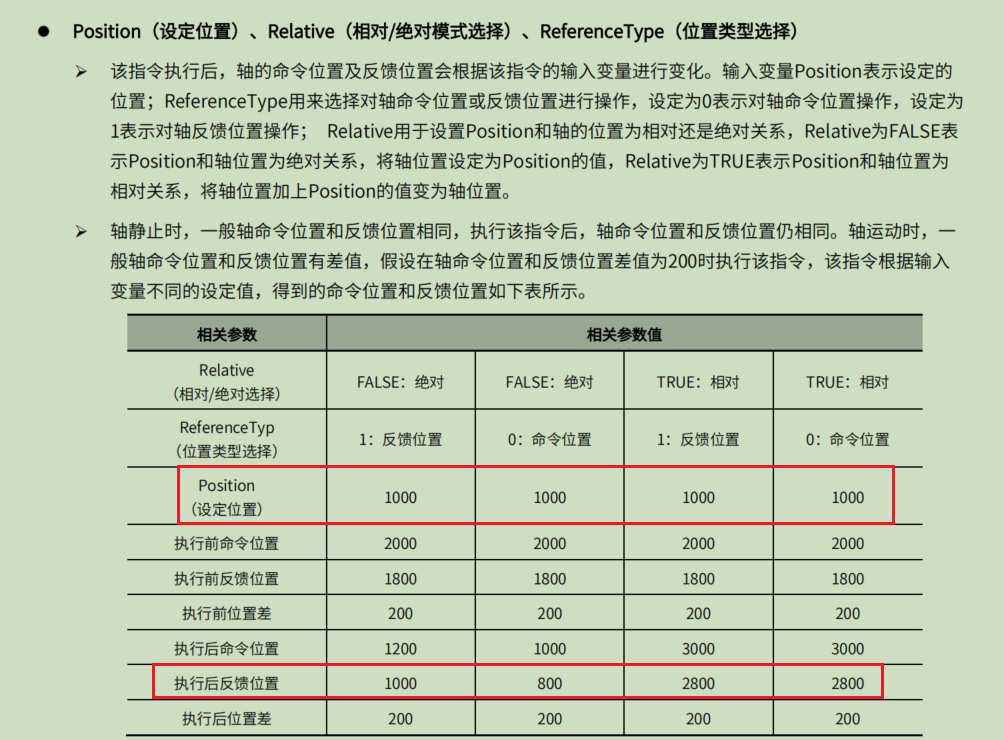

M系列MC_Setpositon功能塊與Q系列的MC_Setpositon處理邏輯及功能有區別，Q系列設置position為0，上位機側顯示的軸位置就是0，M系列MC_Setposition設定后的位置還與相對、絕對定位模式以及位置類型相關，設定位置是多少，功能塊執行后的位置不一定相同，具體說明查看以下說明：

（1）M系列模態軸使用絕對定位時，position不能設置為負數，方向由Deceleration引腳決定；

（2）Q系列模態軸絕對定位時，position可以設置為負數，方向也是由Deceleration引腳決定的，并不是設置負數就一定朝負向運行。如模態值范圍為0-360，絕對定位position設為-30（-30即為330），所以運行方向仍由Deceleration決定。

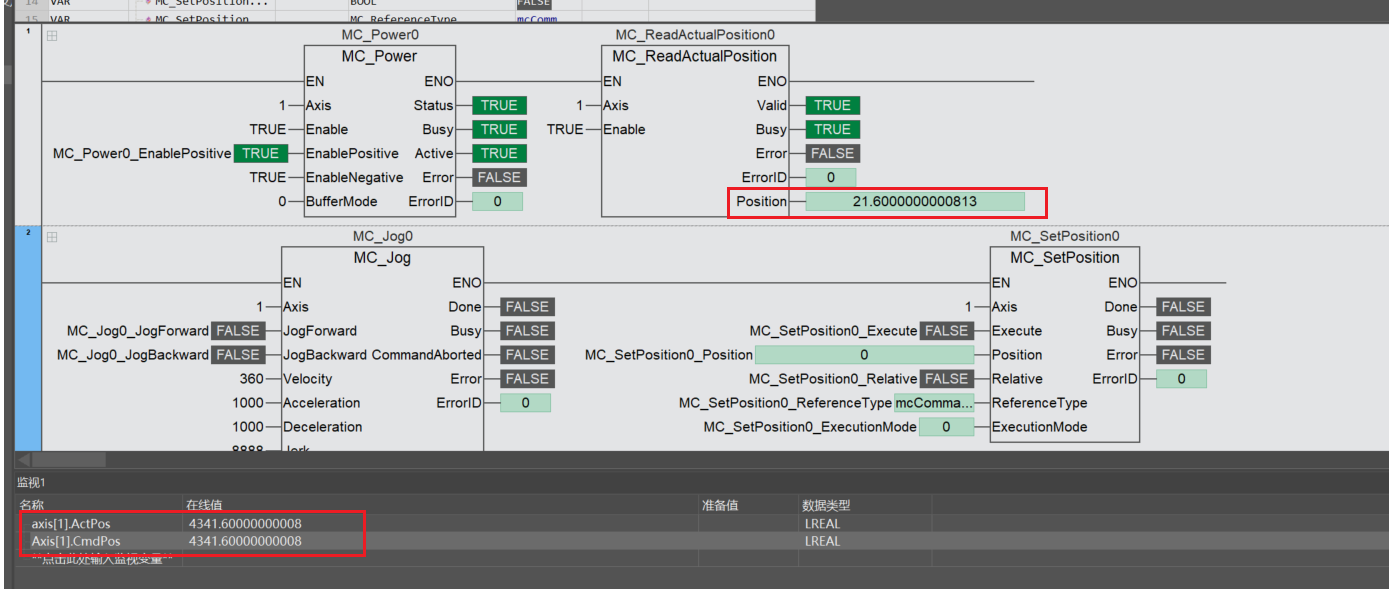

M系列PLC讀模態軸位置目前只能使用讀取軸反饋位置功能塊進行讀取，通過軸結構體變量讀取的是線性軸位置。

（1）通過讀取軸狀態位置等指令進行讀取，可參考附件M系列控制器_運動控制指令手冊第四章節說明使用；

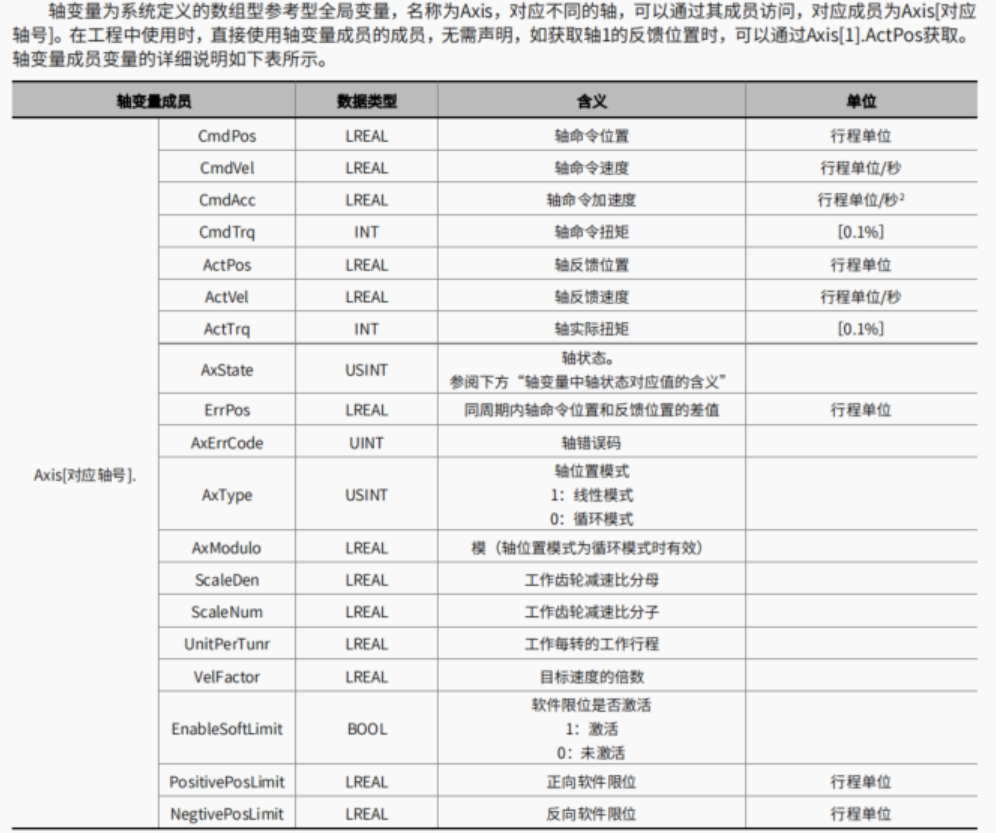

（2）以軸 . 索引的方式讀取對應的軸變量：(具體可查看附件M系列控制器_運動控制指令手冊2.1章節)
