方式1：使用PLC快捷命令讀取/設置

設備→PLC 指令→rtc-get/rtc-set

方式2：程序指令獲取，使用 ATC庫中的 FB_Get/SetRtTCData獲取/設置時間

幫助說明：Data Type: ARRAY OF

 數組的初始化

對數組元素的初始化可用以下方法實現。

a)在定義數組時對數組元素賦予初值，例如：arr1 : ARRAY [1..5] OF INT :=[1,2,3,4,5];

將數組元素的初值依次列舉，經過如上的定義和初始化后，arr1[1]=1，arr1[2]=2，arr1[3]=3，arr1[4]=4，arr1[5]=5。

b)只給一部分元素賦值，例如：arr1 : ARRAY [1..5] OF INT :=[1,2];

定義arr1數組有5個元素，但中括號中只提供2個初值，這表示只有前兩個元素被賦初值，沒有預置的數組元素，則使用其基本類型的默認初始值進行初始化。在本例中，數組成員arr1[3]到arr1[5]均被初始化為0。

c)對于重復的初值，可以批量定義，只需在括號前加上數量，例如：

arr1 : ARRAY [1..5] OF INT := [1,2(3)];

“2(3)”表示2個3，經過上述初始化命令后，數組的初值情況為，arr1[1]=1，arr1[2]=3，

arr1[3]=3，arr1[4]=0，arr1[5]=0。

d)針對二維/三維數組，可以將所有數據寫在中括號內，按數組排列的順序對個元素賦初值，例如：

arr2 : ARRAY [1..2,3..4] OF INT := [1,3(7) ];

定義一個二維數組，第一個元素的初值為1，后三個的初值為7，最終輸出的結果為，

arr2[1,3]=1，arr2[1,4]=7，arr2[2,3]=7，arr2[2,4]=7。

arr3 : ARRAY [1..2,2..3,3..4] OF INT := [2(0),4(4),2,3];

最終輸出的結果為，

arr3[1,2,3]=0，arr3[1,2,4]=0，arr3[1,3,3]=4，arr3[1,3,4]=4，arr3[2,2,3]=4，arr3[2,2,4]=4，

arr3[2,3,3]=2，arr3[2,3,4]=3。

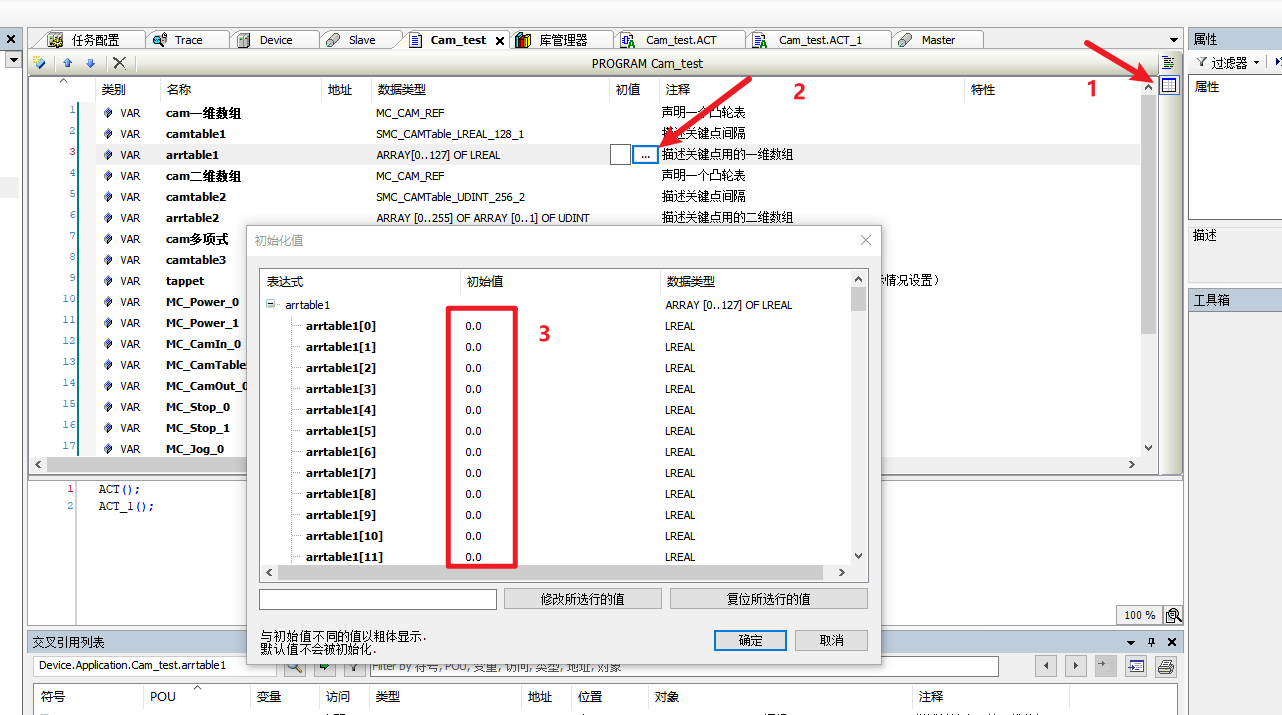

或也可通過軟件側直接輸入數組初始值：

新建工程時只需要對應大系列選擇即可，如Q0、Q1等。1100和1200除帶軸數不同外其他都是一致的，無論Q0-1100還是Q0-1200都選擇Q0-1200即可。其他系列型號選擇也是同理。

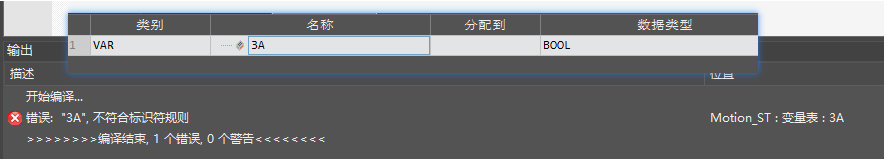

M系列和Q系列編程不支持數字開頭的變量名，當聲明變量為數字開頭時編譯報錯提示不符合標識符規則。

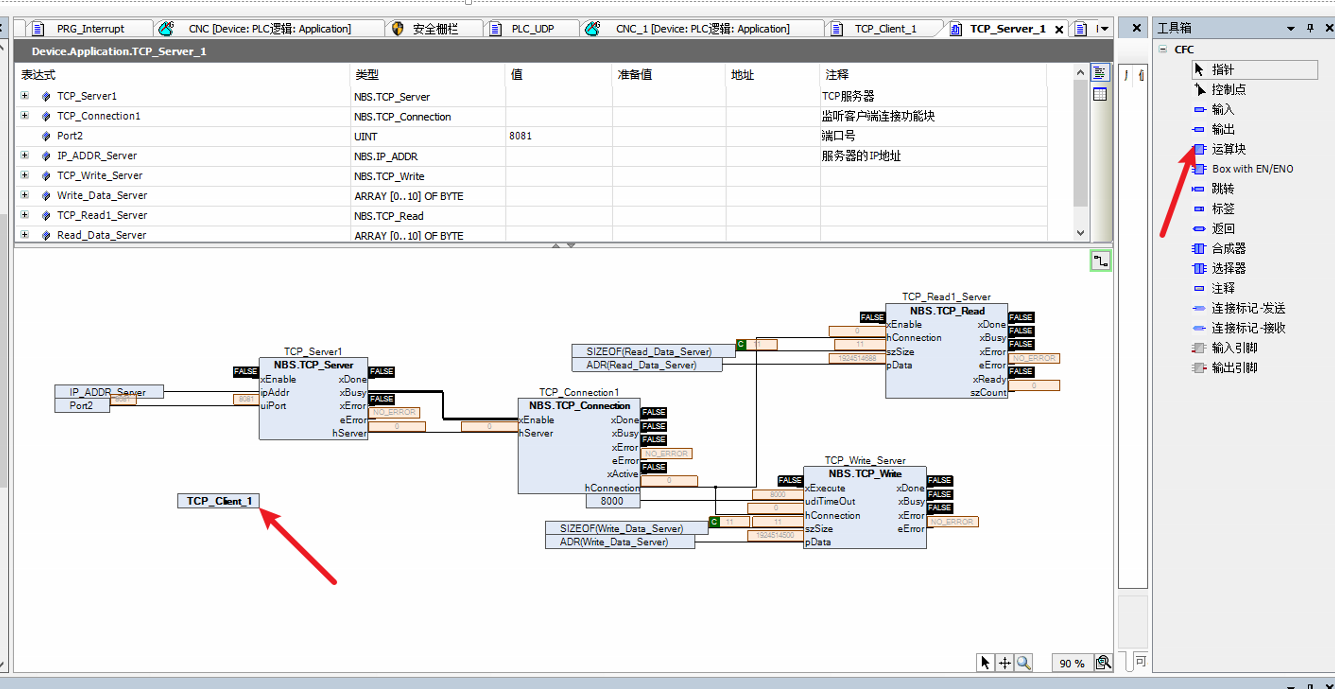

右側工具箱---插入運算塊---運算塊直接輸入POU名稱即可

另存為編譯庫即可，編譯庫文件無法查看源代碼。

幫助說明：Command: Save Project as Compiled Library

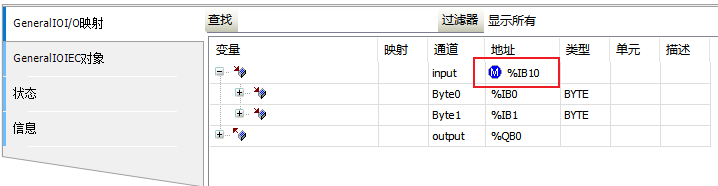

離線狀態下，雙擊對應地址---刪除--確認后即可取消強制地址，恢復成默認自動分配的地址。

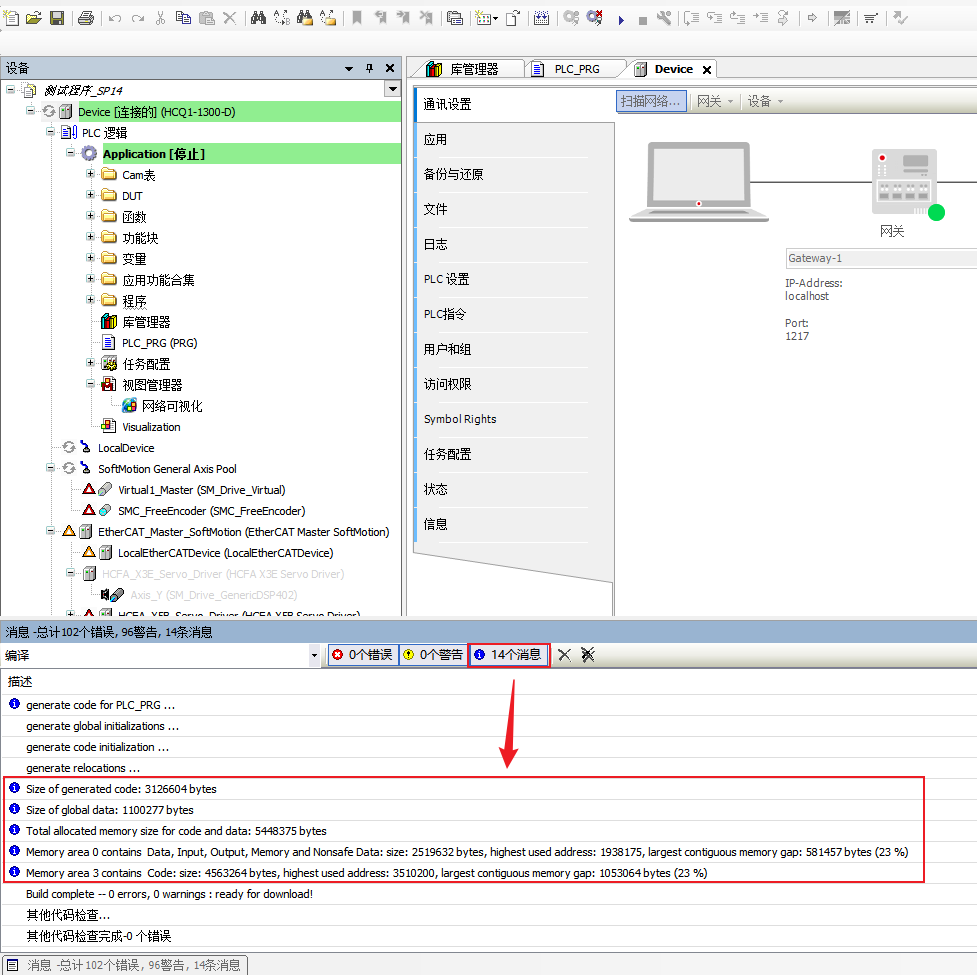

①若使用的是Codesys，則只能在下載程序后通過編譯信息---消息里面查看；

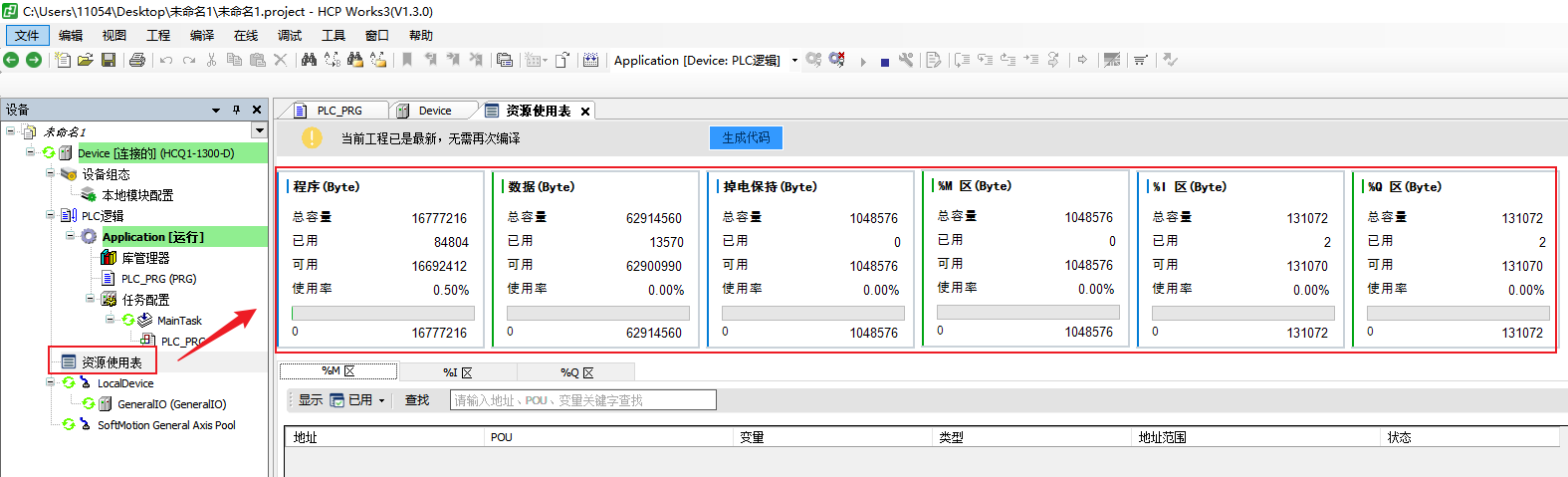

②若使用的是HCP Works3，則可通過資源使用表中查看對應內容。

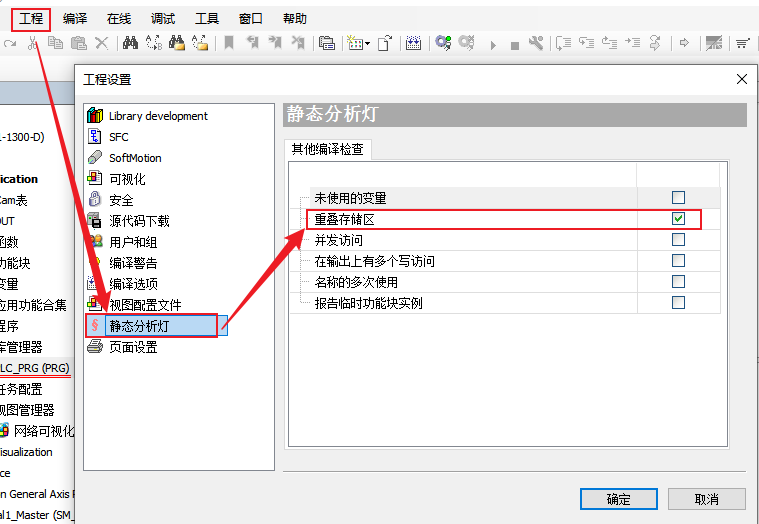

①若使用的是Codesys，可通過菜單欄---工程---工程設置---靜態分析燈---勾選重疊存儲區，勾選完成后，編譯不會(huì )提示是否有重復地址信息，只有在下載程序時如有地址重復則會(huì )提示，如下：

②若使用的是HCP Works3軟件，若程序有地址重復編譯后通過資源使用表則可查看具體的地址重復內容。
