Q系列PLC側如開啟設備加密后，需要在屏側通訊配置時，在【IP設置】==【用戶名稱、密碼】==勾選【用戶名稱、密碼】并設置好用戶名和密碼。

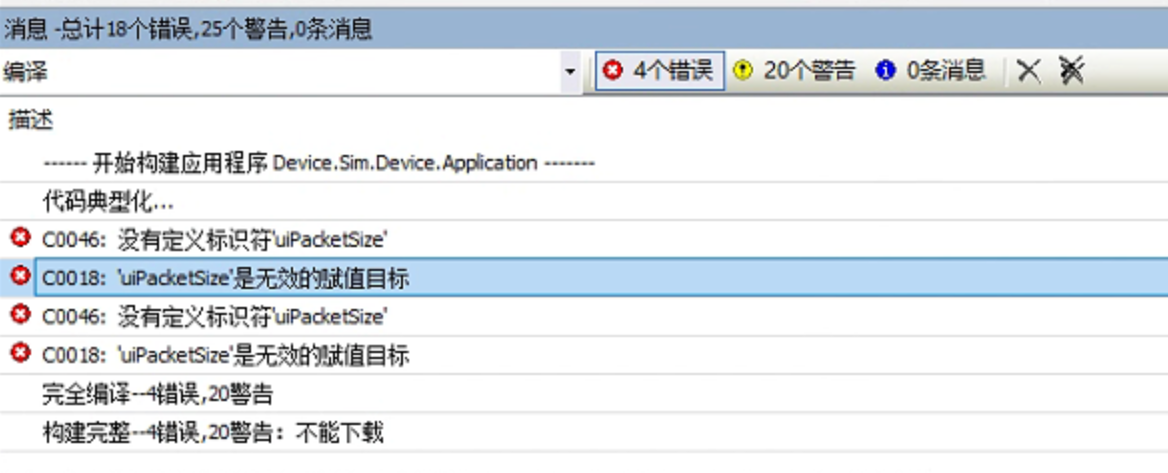

---------------使用了網絡(luò )標簽通訊后，不支持仿真，仿真會(huì )導致該報錯。

ATC庫的TCP指令沒有斷線檢測的功能，系統的NBS庫也是一樣（網絡(luò )斷開連接后無法檢測出是否掉線）；

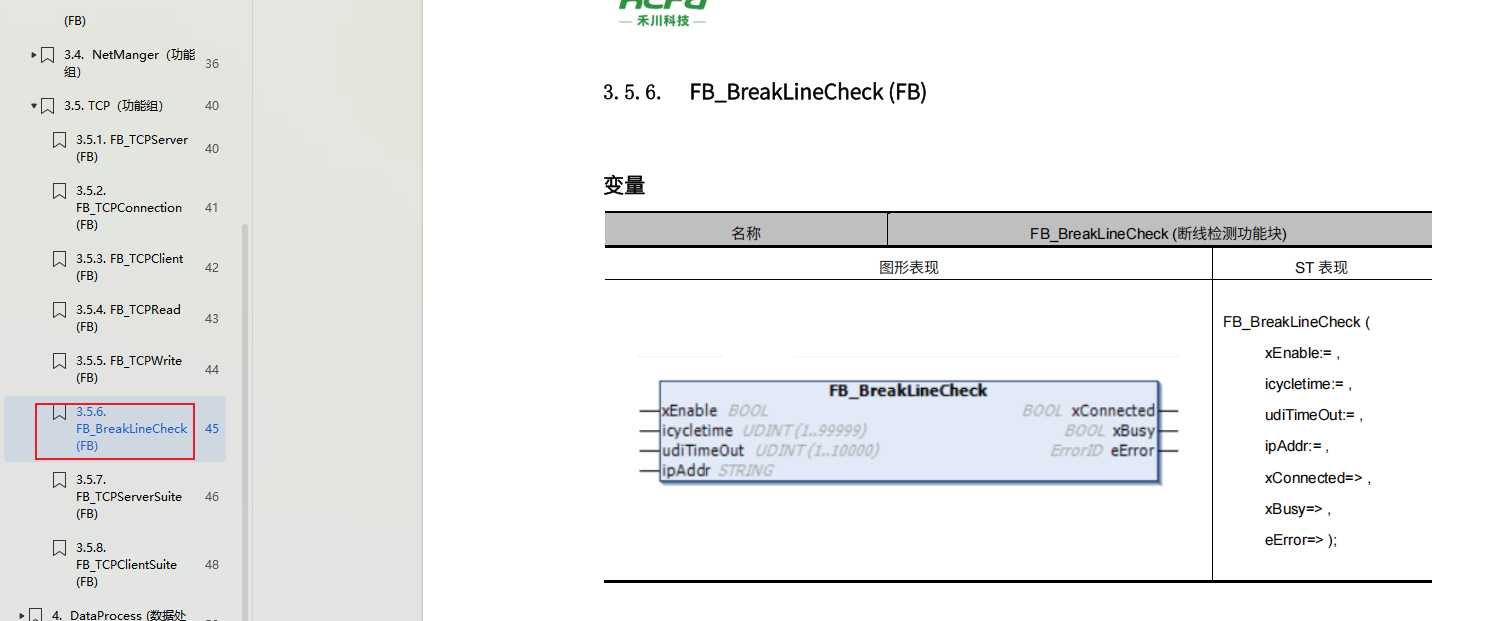

可以使用ATC庫的斷線檢測指令FB_BreakLineCheck去檢查當前TCP通訊是否斷線。

注意：該功能塊不建議放在低任務周期使用，不建議放在任務周期短的周期使用，不建議間隔時間太短，否則可能會(huì )引發負載率升高、影響通訊。

Q系列的CAN口做CANopen通訊可帶31個從站進行使用。

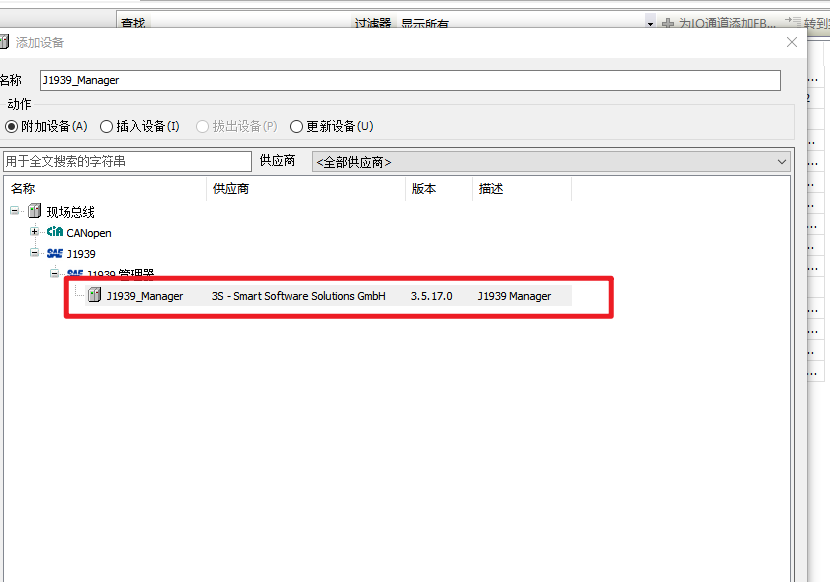

Q系列目前支持CAN2.0A和CAN2.0B，暫不支持J1939通訊，這個J1939主站暫不支持，可自行通過CAN2.0B做此類通訊實現；

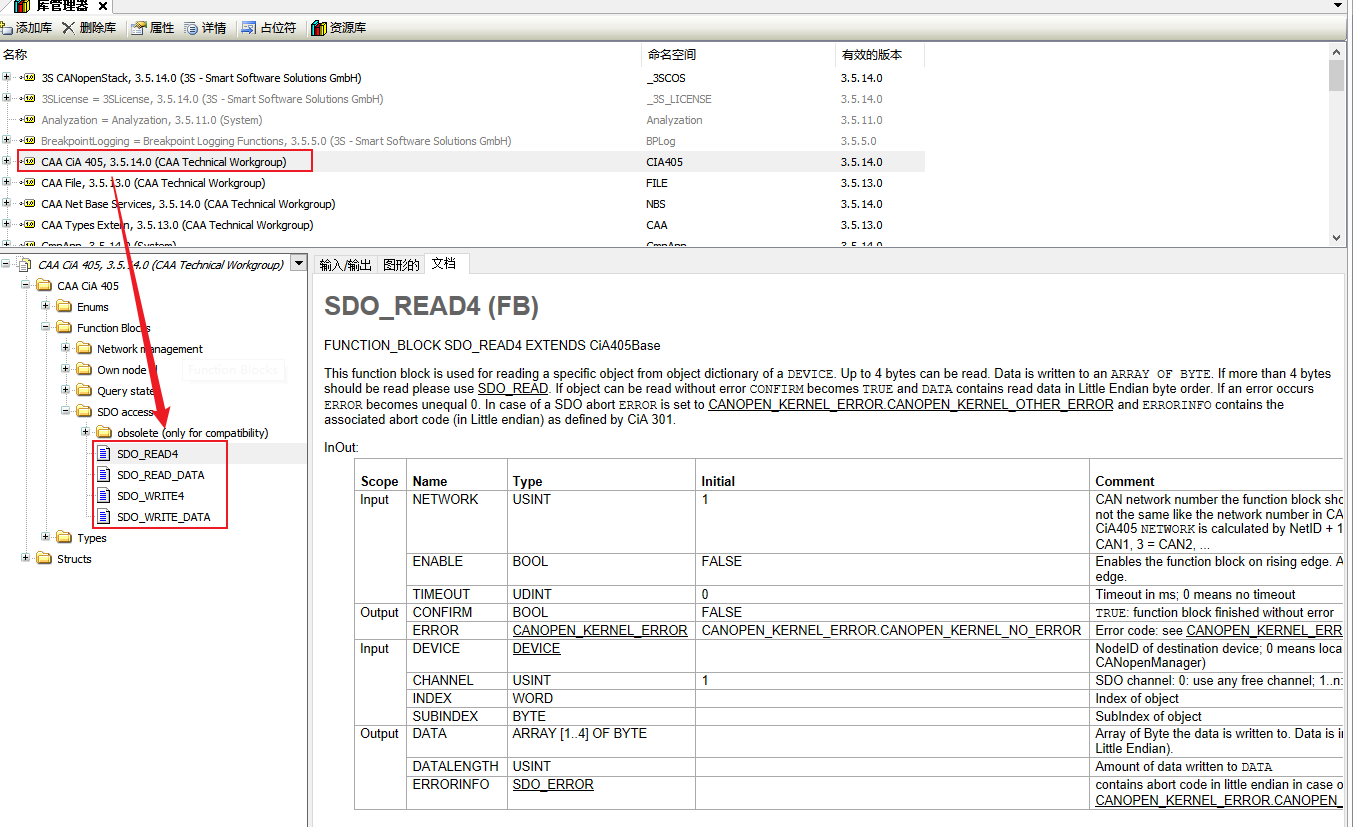

需添加CAA CiA  405庫，通過SDO_READ4和SDO_WRITE4等指令進行讀寫；

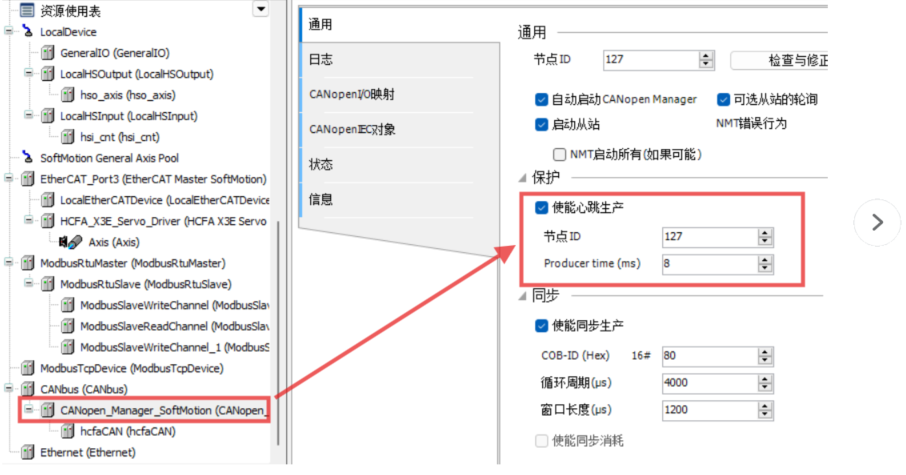

使能主站心跳生產

開啟從站（伺服）心跳生產

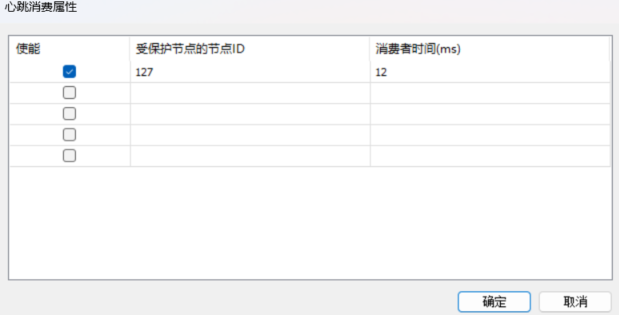

心跳消費（激活）：開啟從站心跳消費（從站12MS沒有接收到主站的心跳，X系列總線伺服就報警071心跳斷線）

設置要監視的主站節點和消費者時間，消費者時間（12ms）需要大于主站心跳生產時間（8ms）

（1）檢查屏側所使用的元件關聯的地址是否正確，

（2）檢查所使用的地址在PLC側程序內是否有強制賦值的操作，可更換其他地址嘗試；

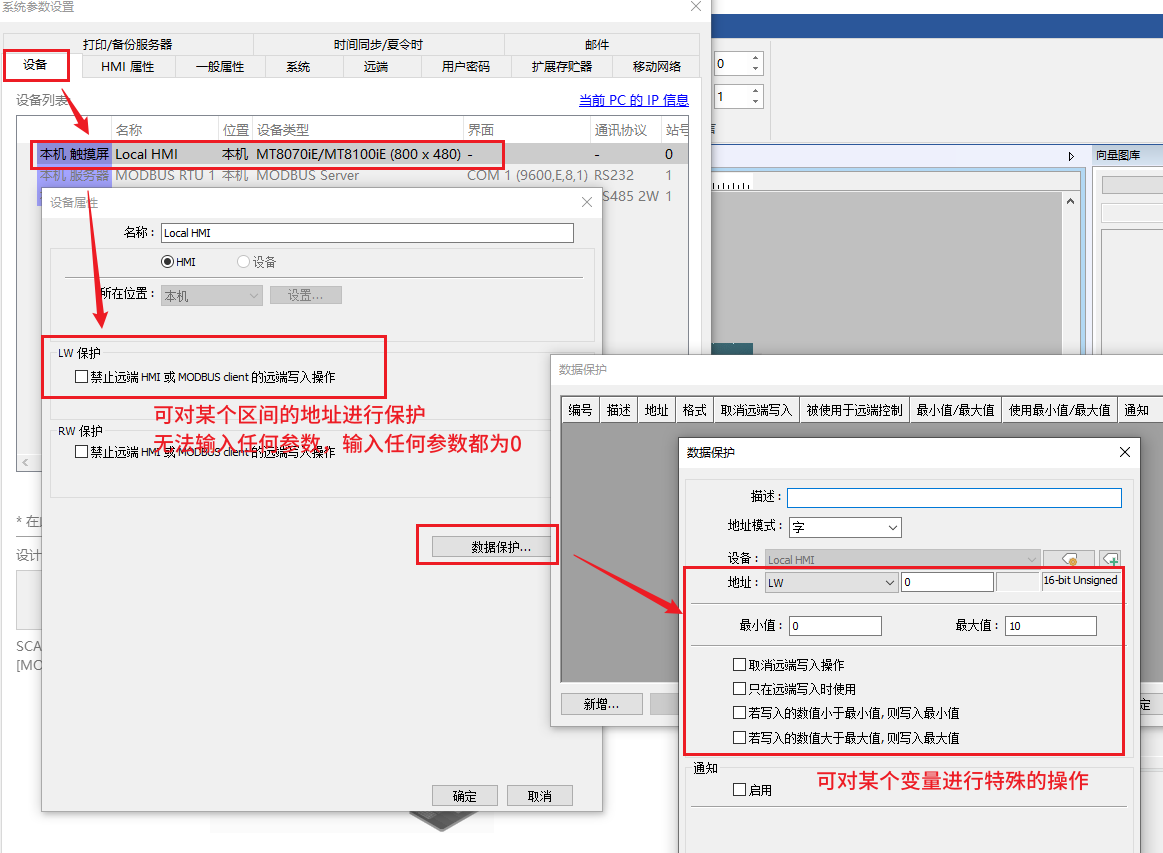

（3）檢查屏側是否對該地址/元件進行賦值操作或設置了數據保護等操作，以威綸通屏為例；

（1）PLC 開啟設備加密，創(chuàng )建用戶和組。Devices→用戶和組，在組中添加一個新的組，在用戶中添加新的用戶，把此用戶分配到創(chuàng )建的組中；

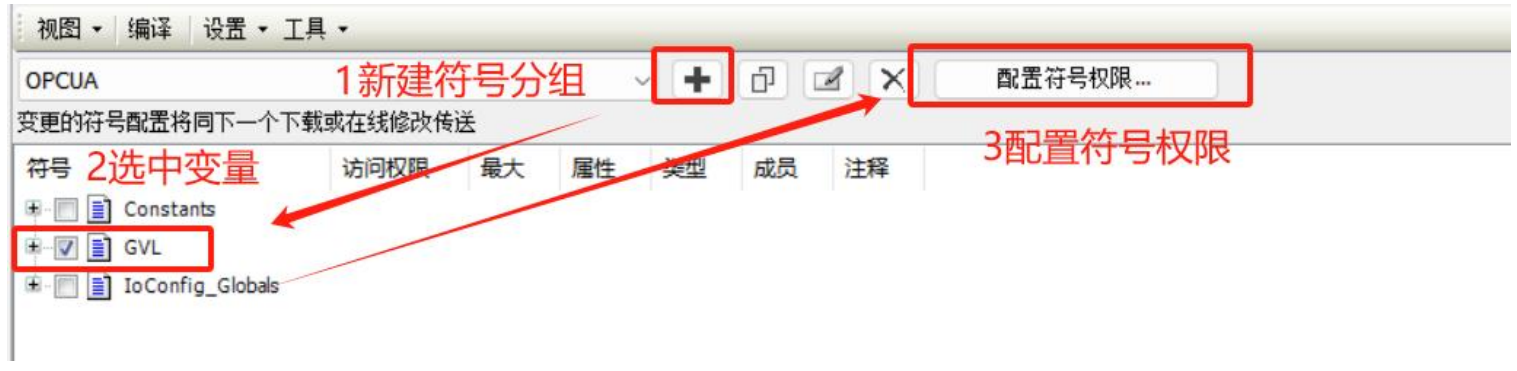

（2）PLC側，新建符號分組，在彈出窗口中設置符號組名稱 OPCUA，選中客戶端可操作的變量，點擊配置符號權限；亦可使用 default 默認符號組；

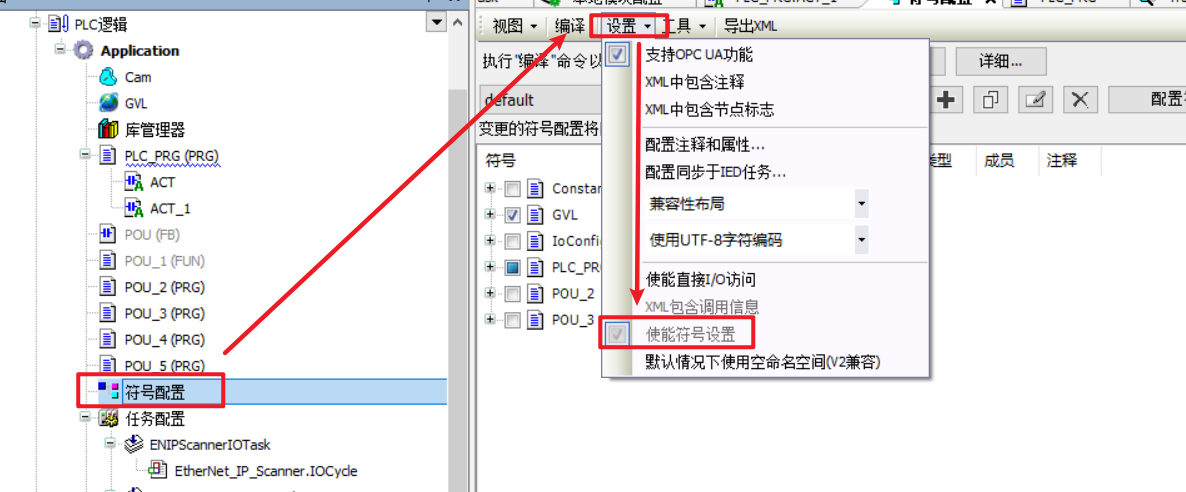

（3）HCP WORKS3軟件中默認沒有配置符號權限的按鈕，可在符號配置==設置==勾選使能符號設置；

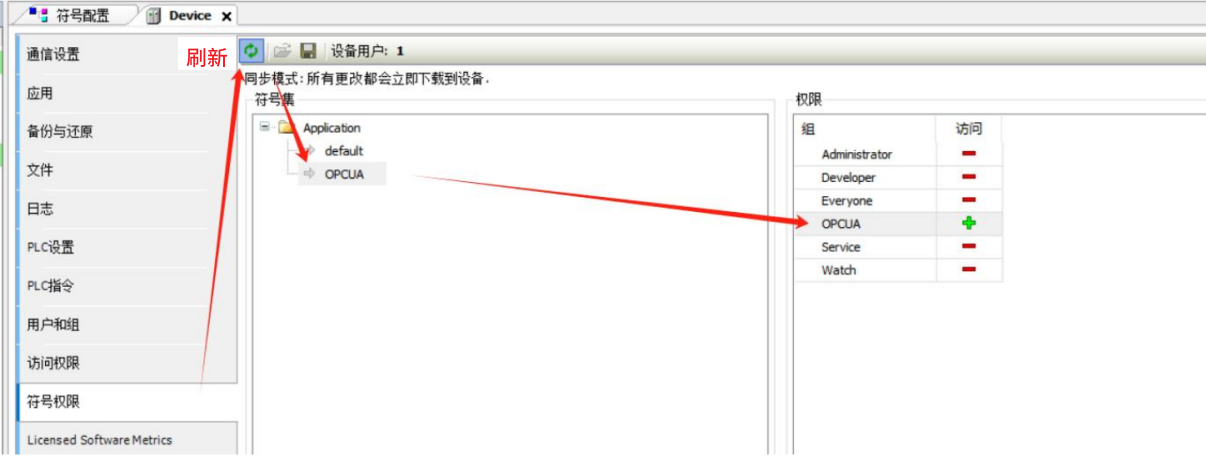

（4）在符號權限頁面點擊刷新按鈕，在符號集中的 Application 下選中符號組，在右側權限中給組分配權限。如下圖所示，在 OPCUA 組中的用戶即可訪問 OPCUA 符號組下的標簽變量。

（5）點擊安全柵欄→Devices，點擊 infomation 旁邊的刷新按鍵，點擊 infomation 下的 Device，點擊右側的創(chuàng )建證書，等待證書創(chuàng )建完成，設置 RTC 時間（證書創(chuàng )建后并不是立即生效，可以查看Valid from 下的生效時間，設置 PLC 的時間），斷電重啟 PLC；

（6）OPCUA 客戶端側，發現服務器時，顯示如下三個選項，PLC 即開啟了加密通訊，選擇 None（無安全策略），使用Username 和 Password 連接 OPCUA 服務器即可；

（7）使用 Sign&Encypt（簽名和加密）和 Sign（簽名）安全策略時，需要在 PLC 側，把客戶端的證書添加到信任區。使 用 Sign&Encypt （ 簽 名 和 加 密 ） 和 Sign （ 簽 名 ） 安 全 策 略 時 ， 連 接 服 務 器 會(huì ) 報 錯BadSecurityChecksFailed，安全檢查失敗，需要 PLC 側信任客戶端的證書。報錯顯示如下：

（8）在安全柵欄中的 Quarantined Certificates 可以看到客戶端的證書，下載到電腦上，然后點擊Trusted Certificates，點擊下載，把客戶端證書添加到信任區即可；

（9）UaExpert軟件中需勾選臨時接受信任服務器證書。否則會(huì )報錯 certificate is not yet valid[BadCertificate TimeInvalid]
